Ferrit és Nanokristály

Szakértelem a ferrit és porvasmag gyártásában

Ferrit és nanokristály

est.

1992

Több évtizedes szakértelem

98,6

%

Elégedett vásárlók

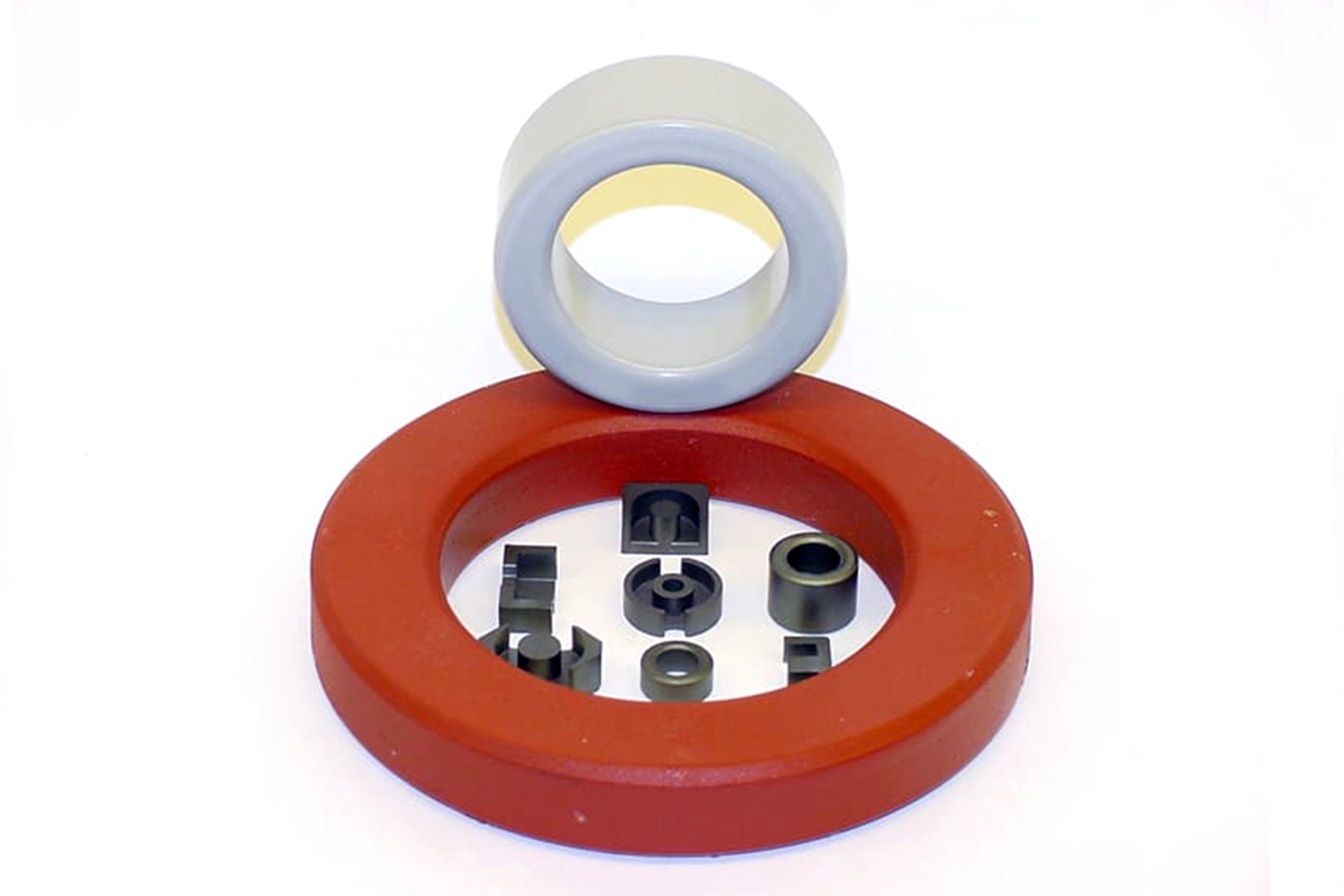

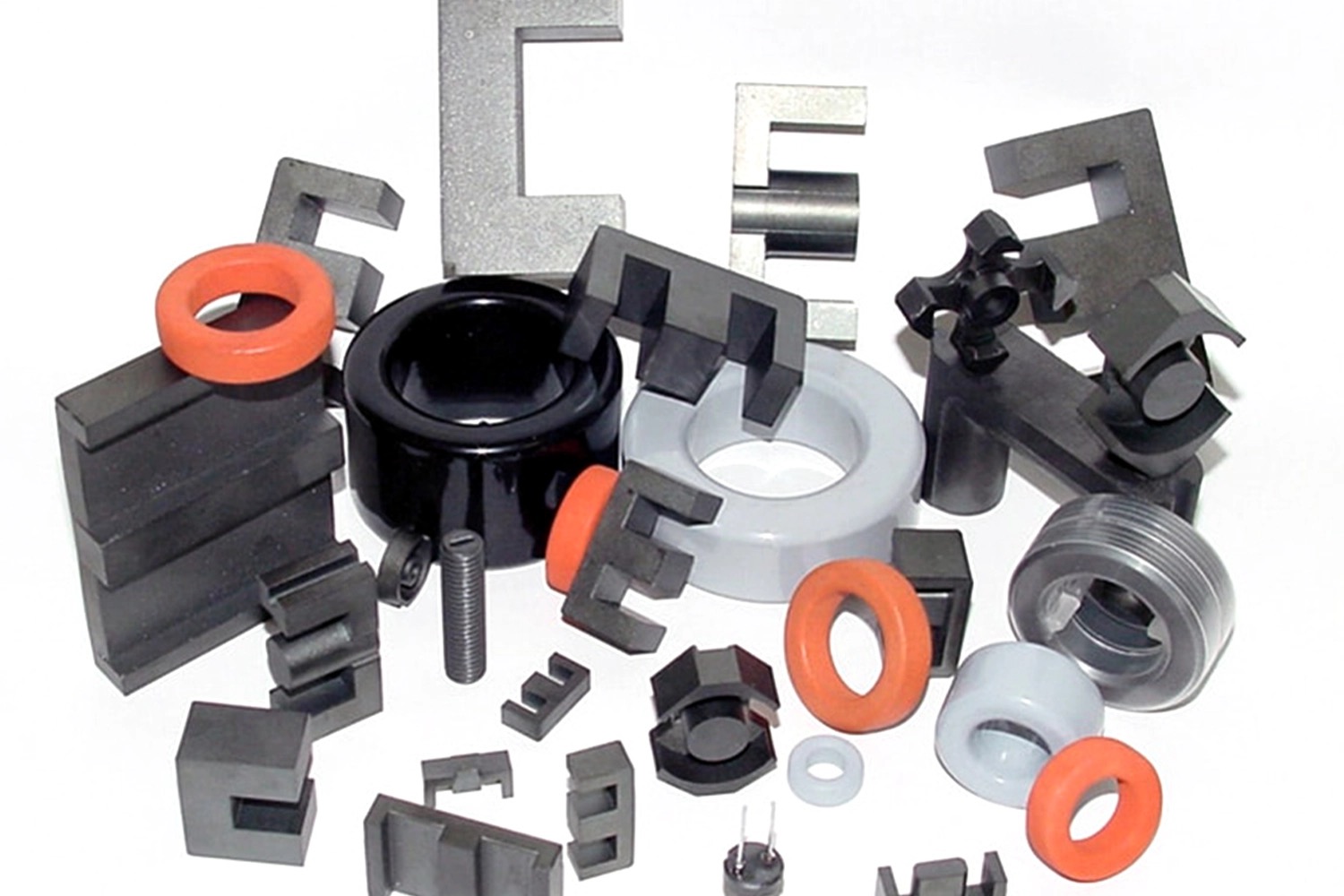

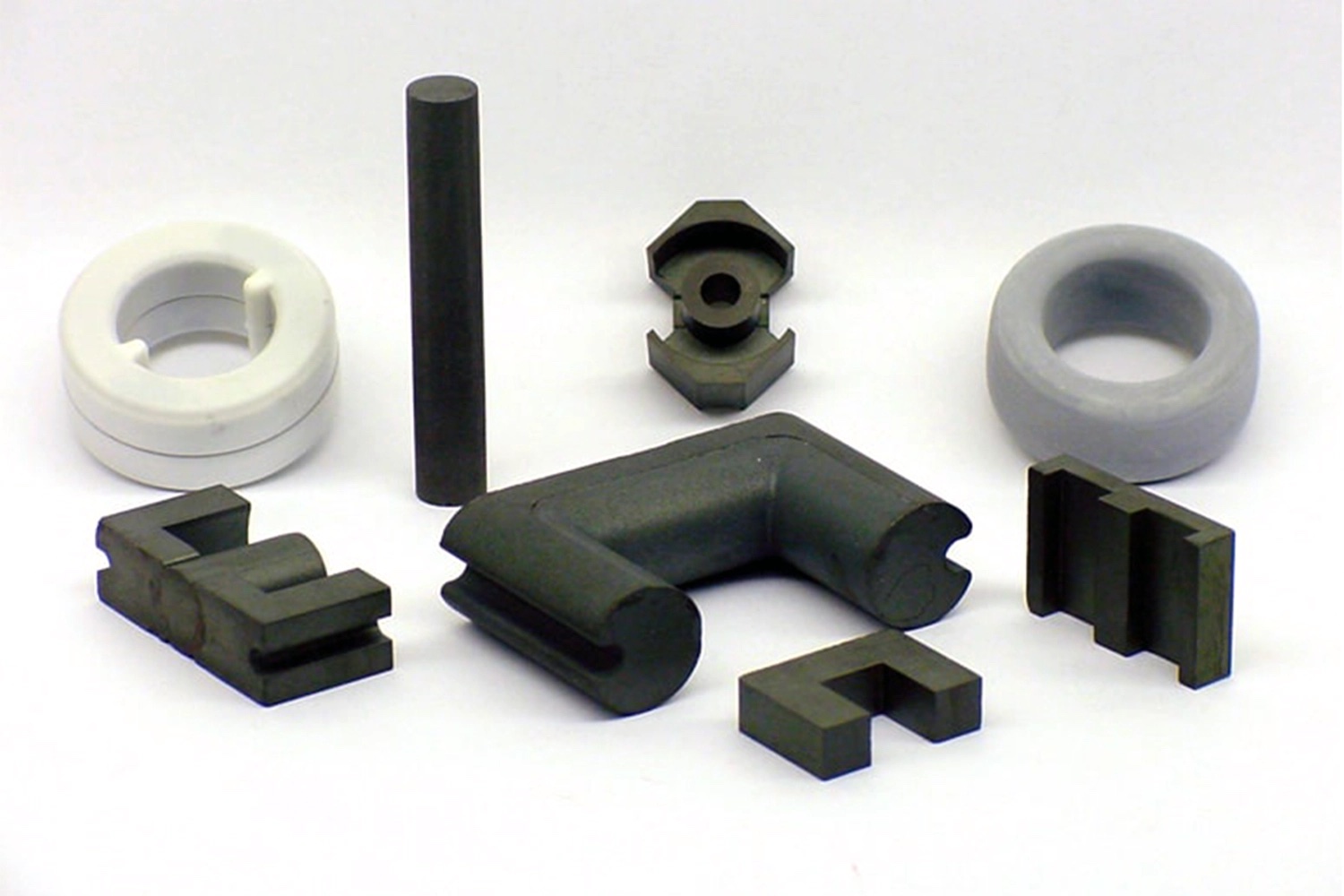

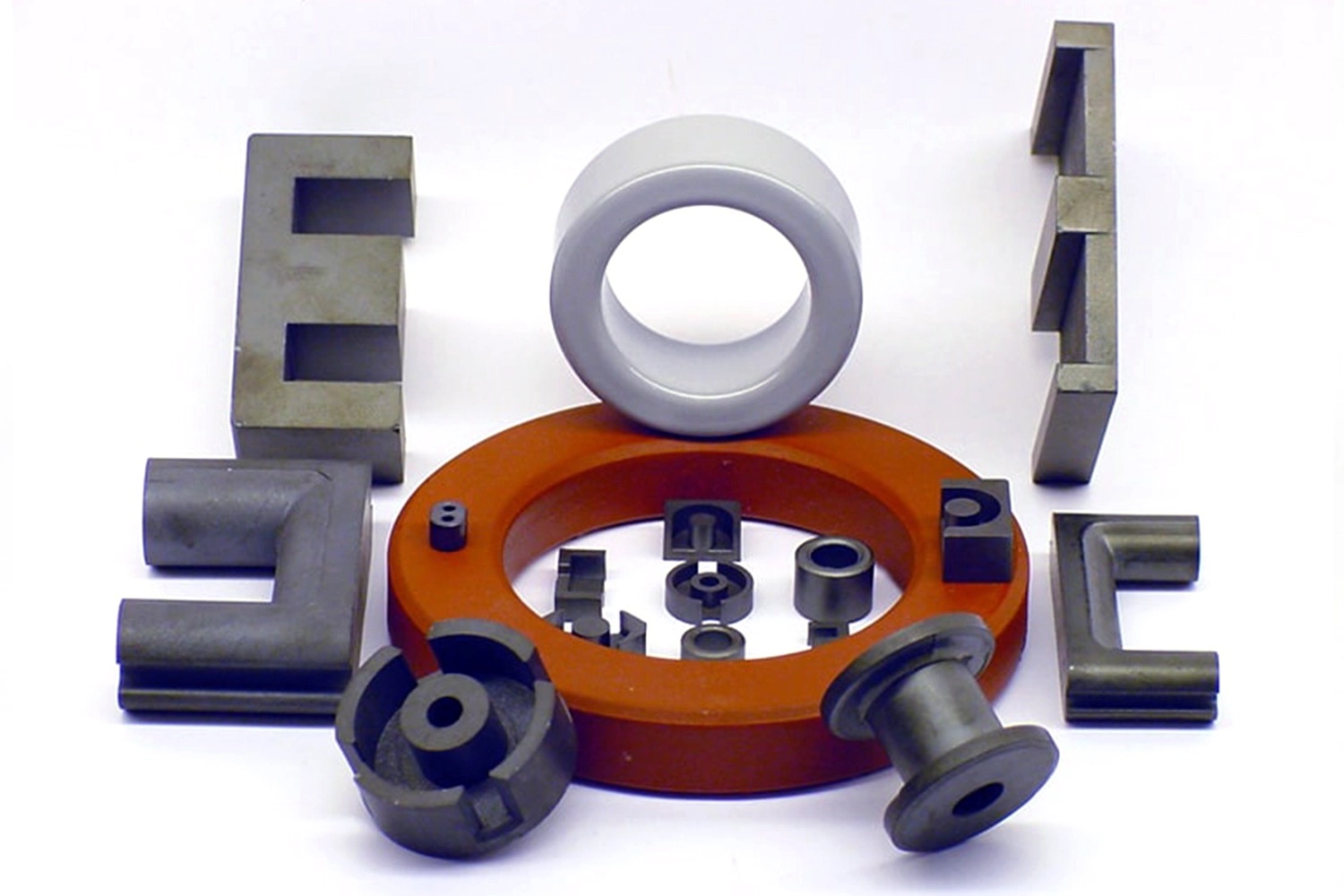

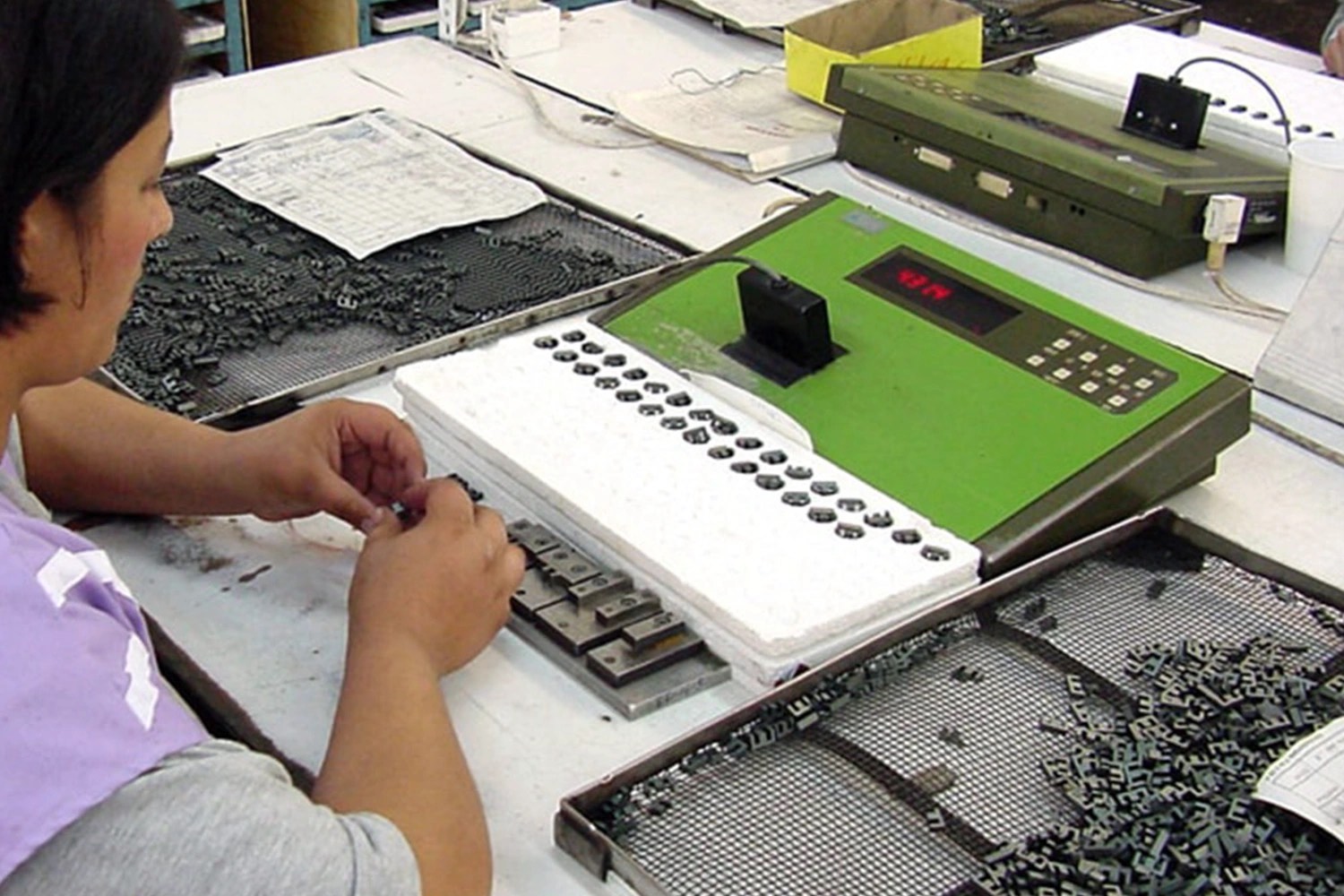

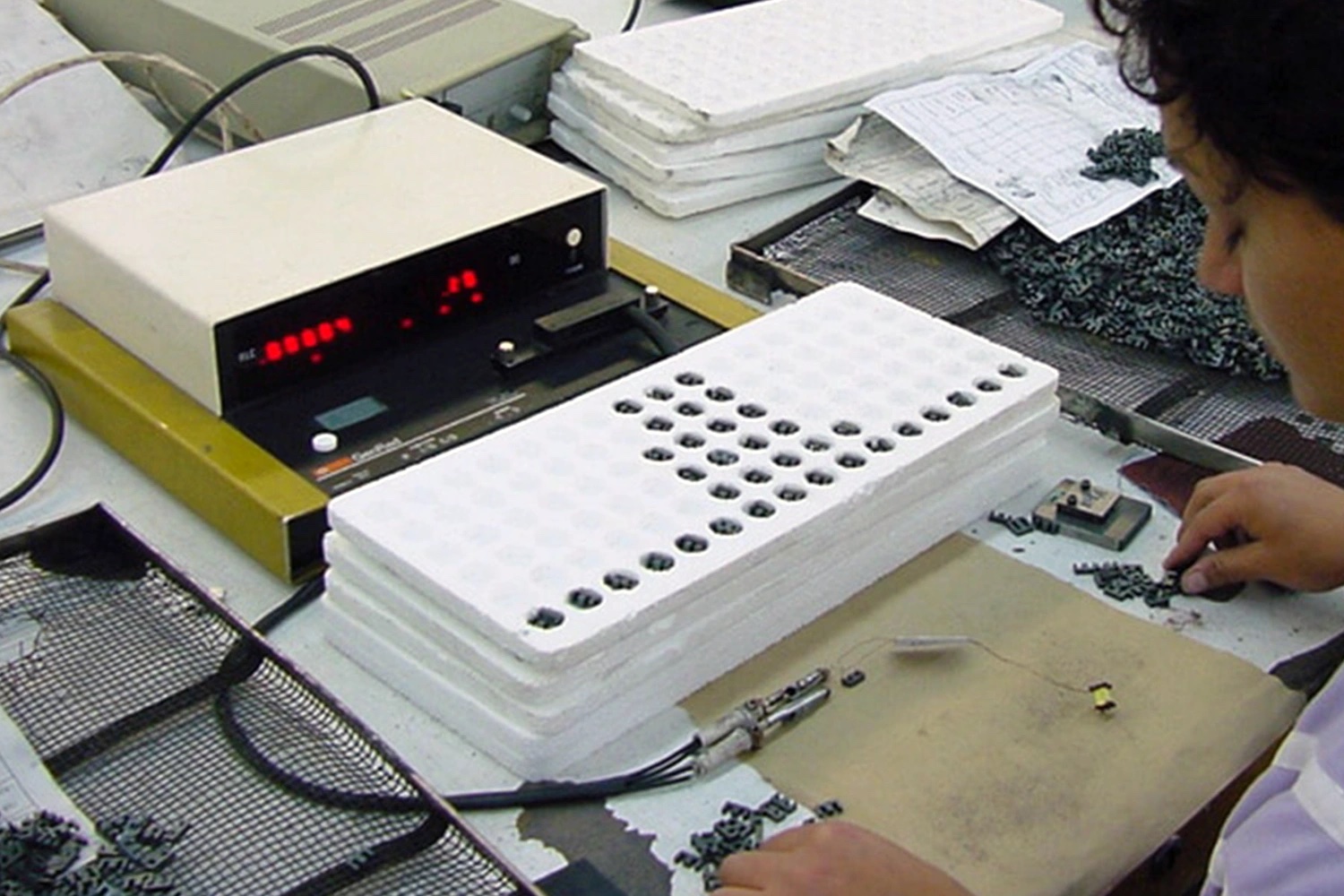

A TI-Electronic 1996 óta vezető szerepet tölt be a ferrit és porított vas magtermékek fejlesztésében és gyártásában. Több évtizedes iparági tapasztalatunkkal kiváló minőségű alaptermékek széles skáláját kínáljuk, amelyeket szigorúan tesztelnünk, hogy megfeleljenek az ipari szabványoknak.

A magok fejlesztésében partnerünk a Központi Fizikai Kutató Intézet.

Magjainkat széles körben használják különböző területeken, többek között:

Ipari elektronika
Műsorszórási technológia
Világítástechnika
Autóipar

TI-Electronic ferrit katalógus PDF letöltés

Induktor részlegünk ezekből a magokból tekercseket, transzformátorokat és szűrőket gyárt és fejleszt az ügyfelek igényei szerint. A minőség iránti elkötelezettségünk biztosítja, hogy minden termék megfeleljen a tervezett alkalmazás speciális követelményeinek.

Ferrit és vasporos magtermékeink részletes katalógusát letöltheti weboldalunkról. Ezenkívül egyedi gyártást és minőségellenőrzést kínálunk a katalógusunkban nem szereplő terméktípusokhoz.

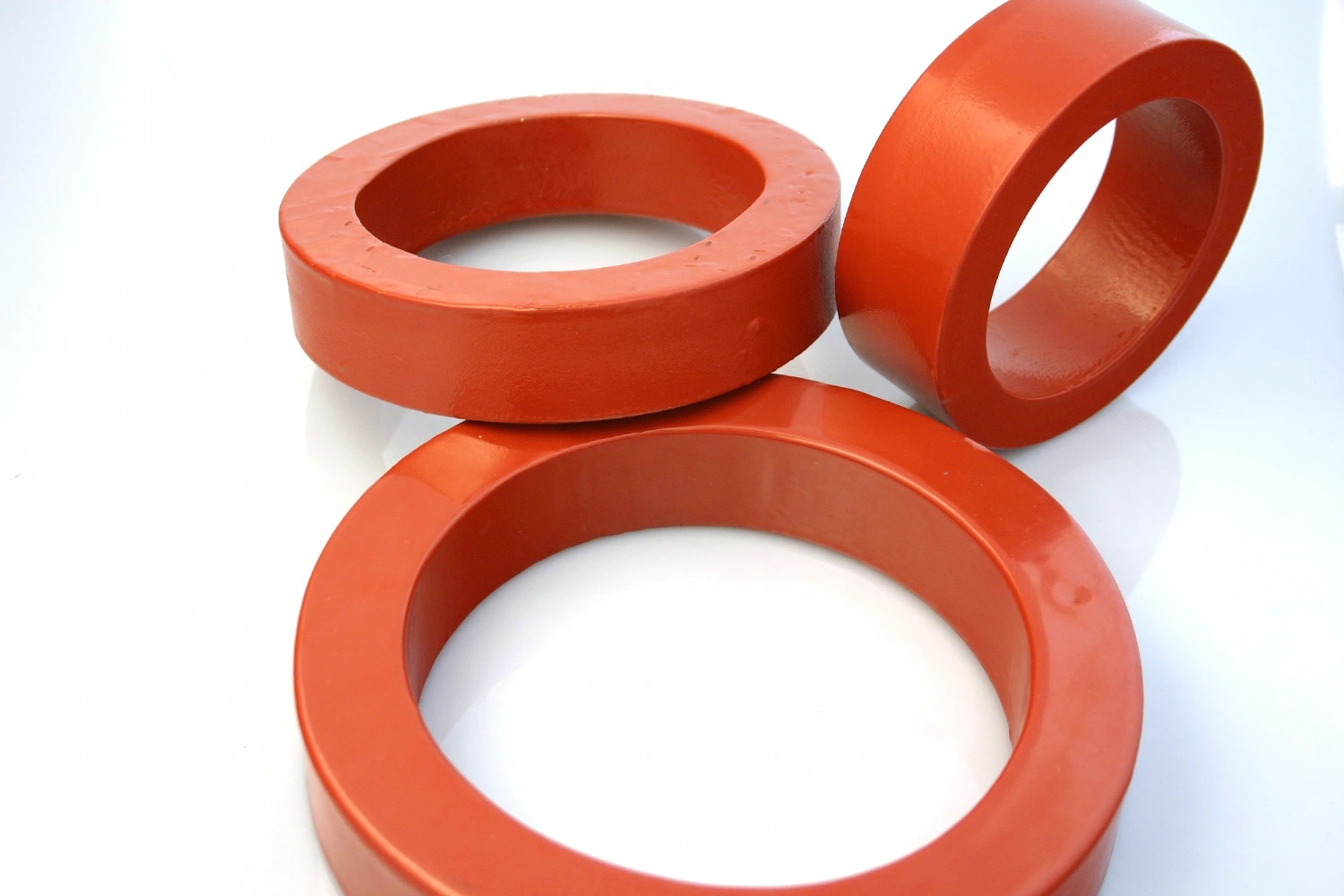

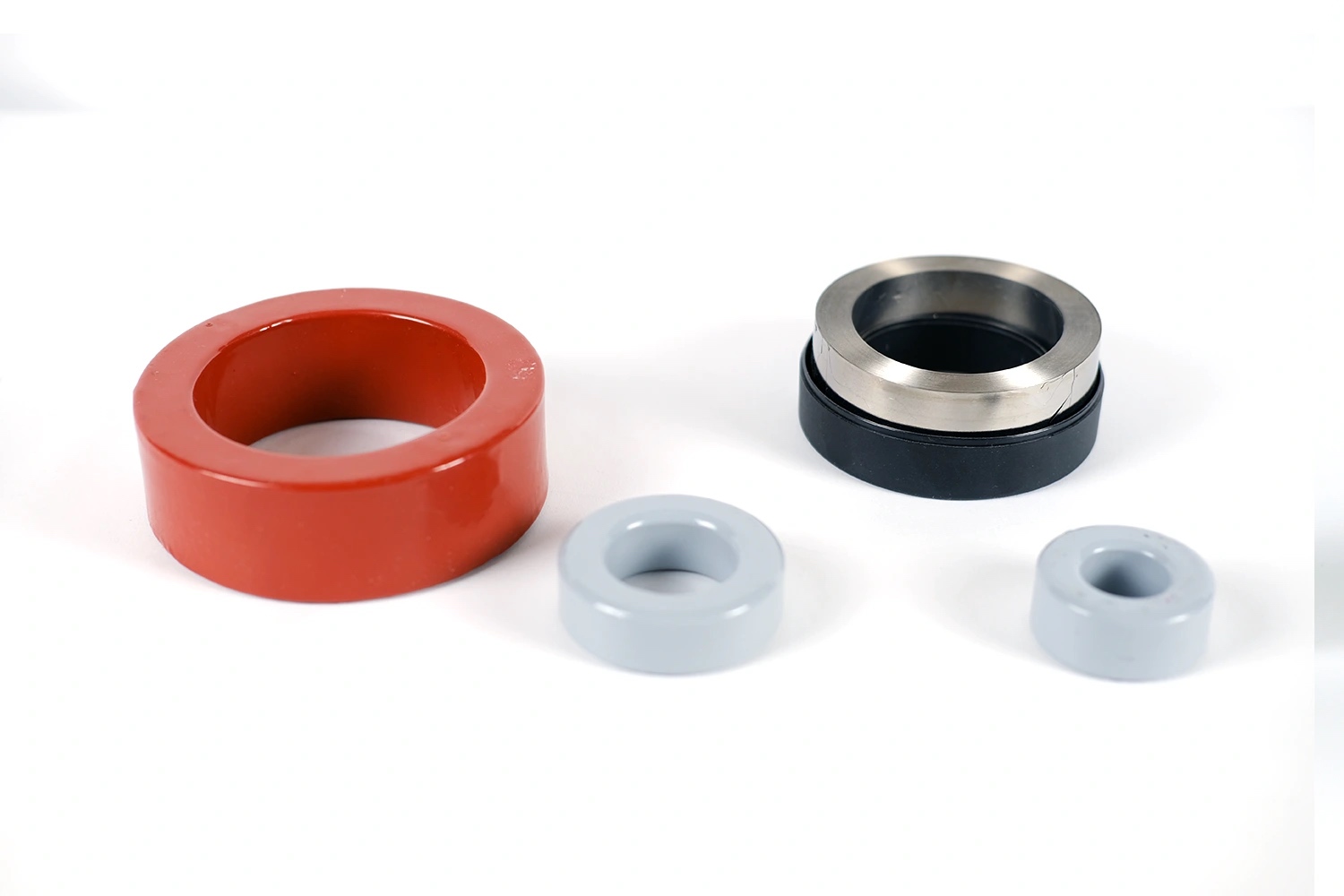

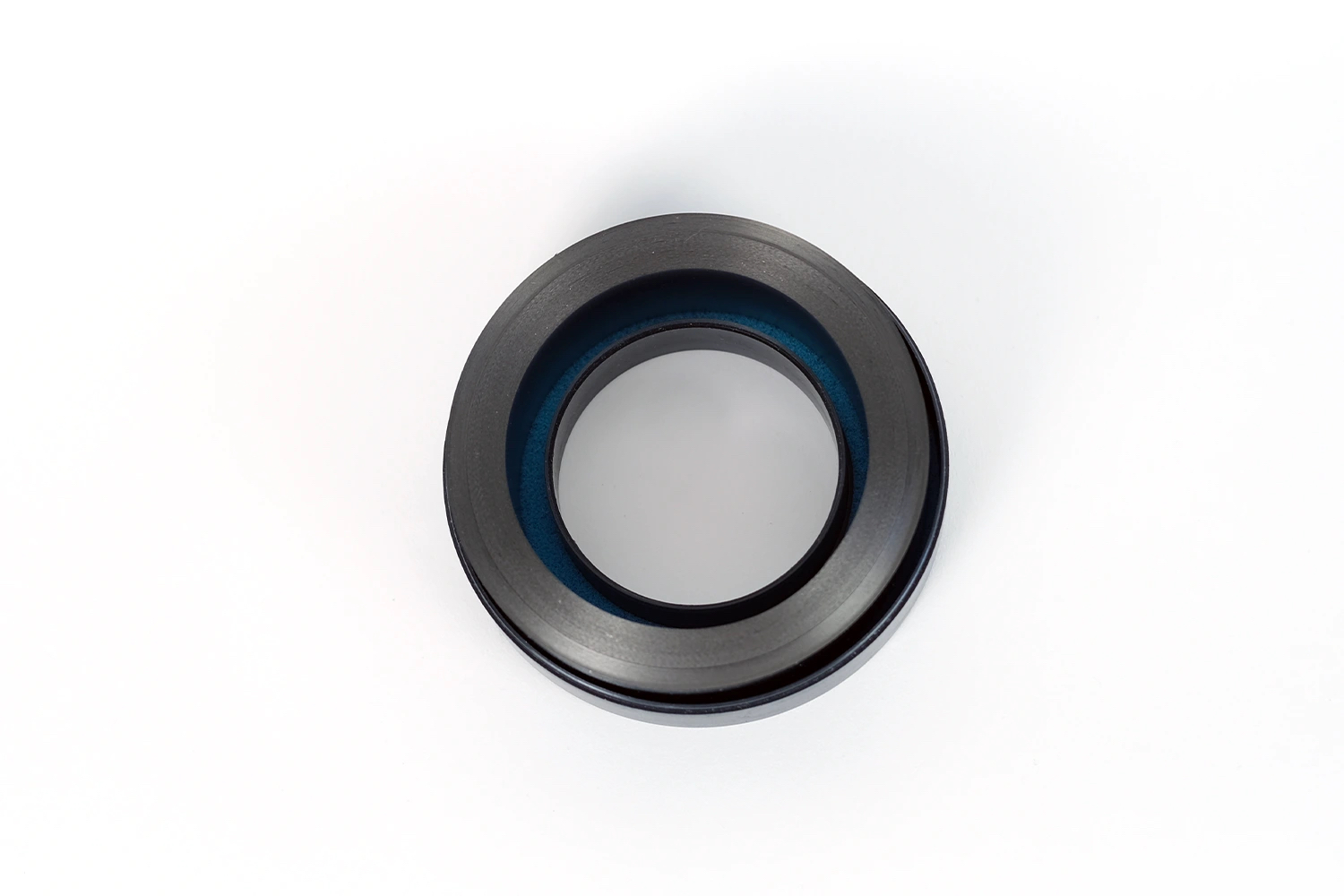

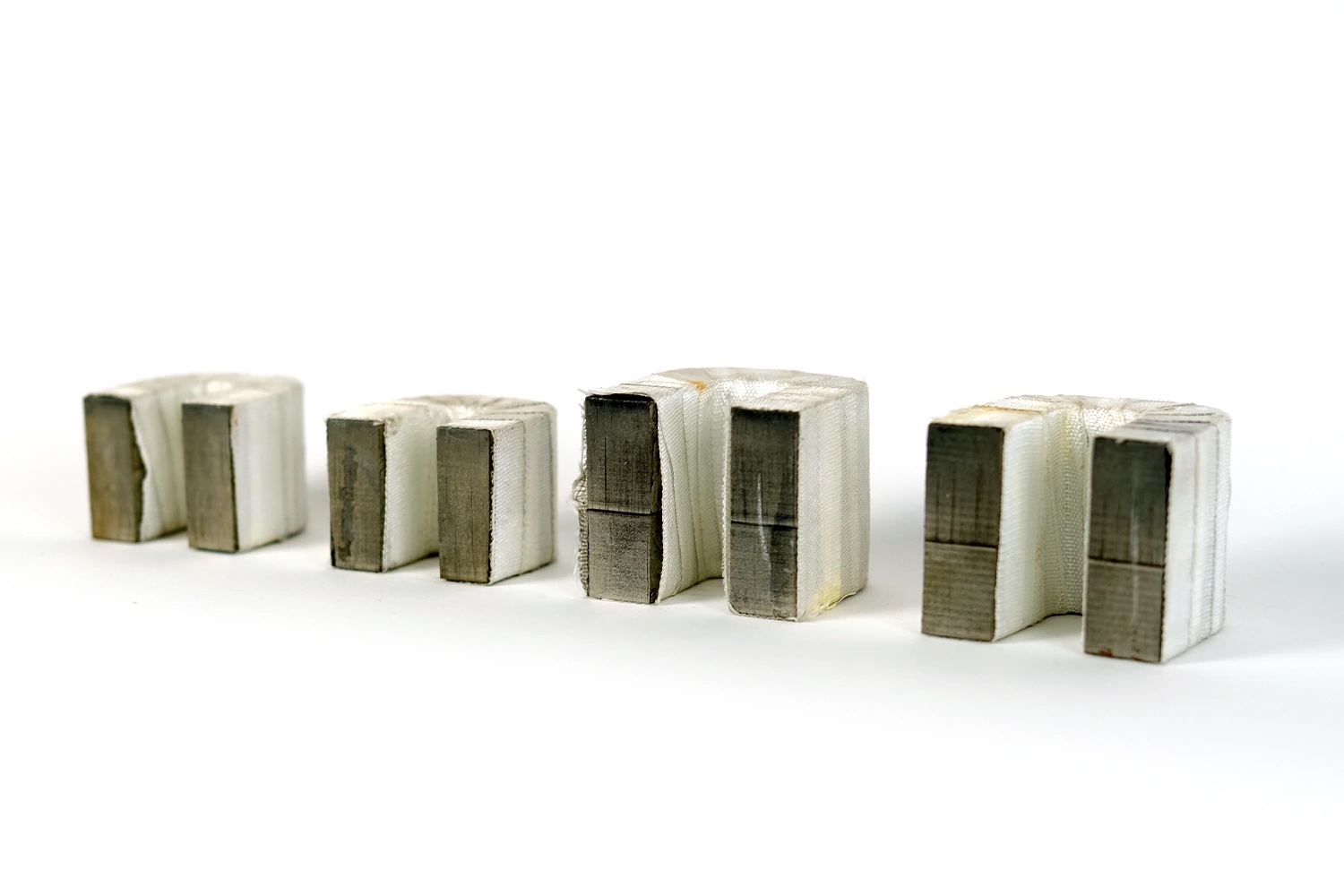

Nanokristályos anyagú magok

A TI-Electronicnál a nanokristályos anyagokból készült magok gyártásában is szakértők vagyunk. Ezek az anyagok lehetővé teszik, hogy olyan induktív elemeket állítsunk elő, amelyek megfelelnek a modern elektronika egyre növekvő frekvenciájú és üzemi hőmérsékleti követelményeinek.

A nanokristályos magok főbb jellemzői:

Nagyfrekvenciás teljesítmény: A fém-fém típusú nanokompozitok 10 MHz-ig, míg a fém-szigetelő nanokompozitok GHz-es tartományban működnek.
Sokoldalú permeabilitás: A speciális hőkezelés révén nanokristályos magjaink permeabilitása 25 000 és 90 000 között állítható, ami lehetővé teszi a nagymértékben testreszabható alkalmazásokat.
Széles alkalmazási tartomány: Magjaink alkalmasak kapcsolóüzemű tápegységekhez, árammérőkhöz és egyéb alacsony permeabilitást és lineáris mágnesezést igénylő elektronikus rendszerekhez.

Jelenleg a fém-fém nanokompozitok, különösen a nanokristályos ötvözetek előállítására koncentrálunk. Ezek az ötvözetek amorf szerkezetek hőkezelésével készülnek, amelyeket gyors hűtéssel állítanak elő. Amorf szalagokat 4 és 20 mm közötti szélességben tudunk gyártani, a nagyobb magok pedig vékonyabb magok egymásra rakásával készülnek.

Fe-alapú nanokristályos anyag, főleg vas összetételű Cu,Nb,Si,B-vel, amely először gyors kioltási technológiával amorf szalagot képez, majd kristályos hőkezeléssel nano léptékű finom szemcséket kap. Ezzel a forradalmi eljárással kiváló mágneses tulajdonságokat érhetünk el, nagy telítési fluxussűrűséggel, nagy kezdeti permeabilitással, alacsony koercitivitással és alacsony magveszteséggel. A nanokristályos anyag környezetvédő, zöld, alacsony szén-dioxid-kibocsátású, nagy hatékonyságú új mágneses anyag.

Mágneses tulajdonságok összehasonlítása: Amorf és nanokristályos VS hagyományos lágy mágneses anyagok:

Mágneses tulajdonságok

Fe-Si Steel

Mn-Zn Ferrite

80Ni Permalloy

Cobalt-based Amorphous

Fe-based Amorphous

Fe-based Nanocrystalline

Telítettségi fluxussűrűség Bs(T)

2.03

0.5

0.74

0.58

1.56

1.25

Hc koercitivitás (A/m)

40

8

2.4

0.4

2.4

1.2

Kezdeti permeabilitás μi

1500

3000

40000

100000

5000

80000

Maximális áteresztőképesség μm

20000

6000

200000

1000000

50000

400000

Elektromos ellenállás (μΩ .cm)

50

5×107

60

140

130

115

Curie hőmérséklet Tc (°C)

750

220

450

250

399

570

Amorf és nanokristályos magok alkalmazásai:

Alkalmazás

Fe-alapú Amorf

Co-alapú Amorf

Fe-alapú nanokristály

EMC, EMI  EMC közös módú fojtótekercs, EMI-szűrő



√

Áramtranszformátor



√

√

Nagyfrekvenciás transzformátor



√

Magnetic Amplifier



√

√

Network transformer, driver transformer



√

√

Napelem inverter

√



Car Audio kimeneti induktor

√



PFC, PFC fojtó, Out szűrő induktor

√



√

Nanokristályos magok EMC közös módusú fojtótekercsekhez

✅ Áttekintés – Nanokristályos magok EMC közös módusú fojtótekercsekhez

✔️ Ultra-magas permeabilitás – szélessávú zajszűrés 1 kHz-től 10 MHz-ig
✔️ Magas induktivitás kis méretben – 2–3× jobb teljesítmény, mint a ferrit esetében
✔️ Kevesebb menetszám – kevesebb rézfelhasználás és alacsonyabb magveszteség
✔️ Magas Curie-hőmérséklet (560 °C) – stabil működés akár 120 °C-ig folyamatos üzemben

✔️ Alkalmazások:
– EMC szűrők és közös módusú fojtótekercsek
– Kapcsolóüzemű tápegységek (SMPS), szerver- és számítógépes tápok
– Napelemes és szélerőműves inverterek
– EV töltők, UPS-ek, VFD-k, szervómotorok
– Lézer-/röntgengépek és ipari elektronika

📌 A nanokristályos magok az EMI elnyomás, a termikus stabilitás és a kompakt méret miatt az ideális választást jelentik a nagy teljesítményű közös módusú fojtótekercsekhez.

🛠 Egyedi méretek és epoxigyanta bevonat igény szerint elérhetők.

Forgassa el a MOBILJÁT vízszintes helyzetbe, hogy a teljes táblázat látható legyen


Part Nr.

Core dimension (mm)

Case dimension (mm)

Eff.
cross
area
(cm2)

Mean
path
length
(cm)

AL(μH)
10KHz
0.25V

AL(μH)
100KHz
0.25V

od

id

h

OD

ID

H

Ae

Lm

AL

AL

TIE-NANO-EMC-986545

9.8

6.5

4.5

11.3

5

6.1

0.06

2.6

25.5

6.4

TIE-NANO-EMC-120805

12

8

5

14.4

6.5

7.0

0.08

3.1

28.0

6.8

TIE-NANO-EMC-151005

15

10

4.5

17.1

8.3

7.1

0.09

3.9

27.0

6.7

TIE-NANO-EMC-161006

16

10

6

17.9

8.1

8.1

0.14

4.1

43.0

10.1

TIE-NANO-EMC-161008

16

10

8

17.8

8.4

9.9

0.19

4.1

46.1

11.5

TIE-NANO-EMC-171206

17.5

12.6

6

19.2

10.9

8.1

0.11

4.7

30.0

6.9

TIE-NANO-EMC-191510

19

15

10

21.2

13.5

12.3

0.16

5.3

36.1

8.8

TIE-NANO-EMC-201208

20

12

8

21.7

10.8

9.9

0.25

5.0

55.2

13.6

TIE-NANO-EMC-201210

20

12

10

22.6

10.5

12.5

0.31

5.0

62.4

15.6

TIE-NANO-EMC-211510

21

15

10

23.6

12.8

12.7

0.23

5.7

41.6

10.4

TIE-NANO-EMC-252010

25

20

10

28

17.2

13.2

0.20

7.1

28.4

7.3

TIE-NANO-EMC-251610

25

16

10

28

14.0

13.1

0.35

6.4

67.0

15.5

TIE-NANO-EMC-261610

25.5

16

10

28.4

13.9

13

0.39

6.6

57.1

14.3

TIE-NANO-EMC-302010

30

20

10

33.2

17.8

13.3

0.39

7.9

59.3

14.0

TIE-NANO-EMC-302015

30

20

15

33.6

17.8

17.8

0.59

7.9

88.0

20.0

TIE-NANO-EMC-322010

32

20

10

34.4

18.0

13.1

0.47

8.2

57.6

14.4

TIE-NANO-EMC-322015

32

20

15

34.6

17.9

18.2

0.70

8.2

86.4

21.6

TIE-NANO-EMC-382415

37.8

24.2

15

40.8

21.6

18.3

0.80

9.7

82.1

20.5

TIE-NANO-EMC-402515

40

25

15

43.8

21.6

18.8

0.88

10.2

99.0

23.1

TIE-NANO-EMC-402520

40

25

20

45

21.5

24.7

1.17

10.2

115.2

28.8

TIE-NANO-EMC-403215

40

32

15

44.9

28.8

18.8

0.47

11.3

48.0

11.3

TIE-NANO-EMC-453015

45

30

15

48.3

26.4

18.2

0.88

11.8

87.6

20.0

TIE-NANO-EMC-462725

46

27

25

48.8

24.6

27.8

1.85

11.5

162.4

40.6

TIE-NANO-EMC-503220

50

32

20

53.8

28.5

23.8

1.40

12.9

109.6

27.4

TIE-NANO-EMC-504020

50

40

20

53.6

37.1

23

0.78

14.1

45.0

13.5

TIE-NANO-EMC-635025

63

50

25

69

46

29

1.27

17.7

59.0

17.5

TIE-NANO-EMC-644020

64

40

20

68.2

37

23.5

1.87

16.3

115.2

28.8

TIE-NANO-EMC-644025

64

40

25

67.4

37

29.2

2.34

16.3

144.0

36.0

TIE-NANO-EMC-805020

80

50

20

83.8

46.6

25.0

2.34

20.4

94.0

28.0

TIE-NANO-EMC-805025

80

50

25

84.0

47.0

29.0

2.93

20.4

144.0

36.0

TIE-NANO-EMC-906020

90

60

20

95.4

54.7

24.7

2.34

23.6

81.0

25.1

TIE-NANO-EMC-1008020

100

80

20

105

75

25

1.56

28.3

55.5

13.9

TIE-NANO-EMC-1027625

102

76

25

108.1

70.0

30.3

2.54

27.9

91.1

22.8

TIE-NANO-EMC-108025

110

80

25

116.6

73.8

31.4

2.93

29.8

98.5

24.6

TIE-NANO-EMC-1309030

130

90

30

135.3

84.9

36.5

4.68

34.5

136.1

34.0

TIE-NANO-EMC-14010025

140

100

25

145

95

30

3.90

37.7

91.0

26.0

TIE-NANO-EMC-16013025

160

130

25

165

125

30

2.93

45.5

56.5

16.1

TIE-NANO-EMC-17012025

170

120

25

175

115

30

4.88

45.5

94.1

26.9

TIE-NANO-EMC-20016030

200

160

30

207

153

37

4.50

56.5

72.8

20.8

A termékek AL értékének tűrése a vevővel kötött minőségi megállapodásban kerül szabályozásra.

Nanokristályos áramváltó magok

Nanocrystalline

✅ Áttekintés – Nanokristályos áramváltó magok

✔️ Nagy permeabilitású nanokristályos ötvözet a precíziós méréshez
✔️ Magas pontosság – alkalmas 0.1 / 0.2 / 0.2S / 0.5S osztályú áramváltókhoz
✔️ Stabil működés – -40 °C-tól +130 °C-ig
✔️ Kompakt magméret – helyszűkében lévő alkalmazásokhoz ideális
✔️ Alacsony gerjesztőáram és magveszteség – javított érzékenység
✔️ Költséghatékonyabb, mint a permalloy – kb. 30%-kal alacsonyabb gyártási költség
✔️ Széles linearitási tartomány – jól működik nagy zárlati áramok mellett is

✔️ Alkalmazások:
– Precíziós áramváltók villamos energiamérőkhöz
– PDU megfigyelés és intelligens hálózati rendszerek
– Kombinált áramváltó modulok és kompakt műszerek

Forgassa el a MOBILJÁT vízszintes helyzetbe, hogy a teljes táblázat látható legyen

Part Nr.

Core dimension (mm)

Case dimension (mm)

Eff.
cross
area
(cm2)

Mean
path
length
(cm)

Exciting
current
(mA)

Excitation
voltage
(mV)

od

id

h

OD

ID

H

Ae

Lm

N1=1

N2=1

TIE-NANO-CT-139.505

13

9.5

5

14.5

8.33

6.1

0.068

3.53

10

0.1

TIE-NANO-CT-13.29.610

13.2

9.6

10

15.1

8.5

12.0

0.14

3.58

10

0.2

TIE-NANO-CT-151005

15

10

5

16.6

6.64

8.2

0.098

3.92

10

0.15

TIE-NANO-CT-161010

16

10

10

18.5

12.05

10.6

0.23

4.08

10

0.3

TIE-NANO-CT-17116.5

17

11

6.5

19.55

9.5

7.5

0.15

4.4

10

0.2

TIE-NANO-CT-17.8135

17.8

13

5

19.6

11.6

6.44

0.09

4.83

10

0.1

TIE-NANO-CT-191405

19

14

5

21.3

12.5

7.05

0.098

5.18

10

0.08

TIE-NANO-CT-19146.5

19

14

6.5

21.25

12.7

8.5

0.127

5.18

10

0.1

TIE-NANO-CT-191408

19

14

8

22.6

12.3

10.1

0.156

5.18

10

0.12

TIE-NANO-CT-191410

19

14

10

22.6

12.3

12.8

0.195

5.18

10

0.15

TIE-NANO-CT-201208

20

12

8

22.0

10.2

10.55

0.25

5.02

10

0.2

TIE-NANO-CT-201210

20

12

10

22.8

10.1

12.3

0.31

5.02

10

0.25

TIE-NANO-CT-201405

20

14

5

22.55

12.6

6.55

0.12

5.34

10

0.1

TIE-NANO-CT-201410

20

14

10

22.55

12.6

12.46

0.24

5.34

10

0.2

TIE-NANO-CT-211510

21

15

10

23.6

13.1

12.45

0.23

5.65

10

0.2

TIE-NANO-CT-211610

21

16

10

23.6

13.65

11.98

0.195

5.8

10

0.15

TIE-NANO-CT-241810

24

18

10

27.0

16.1

12.5

0.234

6.59

10

0.15

TIE-NANO-CT-251710

25

17

10

27.95

15.5

12.4

0.312

6.59

10

0.15

TIE-NANO-CT-25206.5

25

20

6.5

27.55

18.35

9.25

0.126

7.06

10

0.1

TIE-NANO-CT-252010

25

20

10

27.65

18.2

12.75

0.195

7.06

10

0.1

TIE-NANO-CT-251910

25

19

10

27.75

16.2

12.7

0.234

6.91

10

0.15

TIE-NANO-CT-281810

28

18

10

29.8

17.3

12.2

0.39

7.22

10

0.2

TIE-NANO-CT-281815

28

18

15

29.8

17.3

17.9

0.585

7.22

10

0.3

TIE-NANO-CT-302008

30

20

8

32.8

18.2

10.0

0.312

7.85

10

0.15

TIE-NANO-CT-302010

30

20

10

33.1

18.2

13.2

0.39

7.85

10

0.2

TIE-NANO-CT-302015

30

20

15

33.67

18.0

17.76

0.585

7.85

15

0.5

TIE-NANO-CT-322015

32

20

15

35.0

18.0

18.3

0.702

8.16

15

0.6

TIE-NANO-CT-382710

38

27

10

40.3

25.0

12.8

0.429

10.2

15

0.25

TIE-NANO-CT-443610

44

36

10

46.6

33.6

13.2

0.312

12.56

15

0.15

TIE-NANO-CT-453015

45

30

15

48.3

26.4

18.2

0.88

11.8

15

0.5

TIE-NANO-CT-494310

49

43

10

51.9

42.1

13.4

0.234

14.4

20

0.12

TIE-NANO-CT-504010

50

40

10

53.2

36.9

13.6

0.39

14.13

20

0.25

TIE-NANO-CT-605010

60

50

10

63.8

46.5

14.1

0.39

17.27

20

0.2

TIE-NANO-CT-696110

69

61

10

72.4

57.6

14.1

0.312

20.41

30

0.2

TIE-NANO-CT-867710

86

77

10

89.8

73.2

14.1

0.35

25.6

30

0.15

TIE-NANO-CT-908210

90

82

10

94.5

77.4

14.1

0.312

27.0

30

0.1

TIE-NANO-CT-11010010

110

100

10

115.0

95.2

14.5

0.39

32.97

30

0.1

TIE-NANO-CT-12811315

128

113

15

132.6

109.5

19.5

0.88

37.8

30

0.25

TIE-NANO-CT-13012015

130

120

15

135.4

117.0

17.5

0.585

39.25

30

0.18

TIE-NANO-CT-14312815

143

128

15

147.5

124.2

19.3

0.87

42.55

30

0.15

TIE-NANO-CT-18716715

187

167

15

191.5

162.5

19.38

1.17

55.57

30

0.1

✅ Általános célú áramváltó magok:

(Összehasonlítva a precíziós áramváltó magokkal)

  • Áramérzékelésre tervezve, nem precíziós mérésre

  • Használat: ipari berendezések, UPS-ek, EV töltők, inverterek stb.

  • Nagyobb méretek a magasabb áramkezelési kapacitás érdekében

  • A pontosság nem kritikus – a hangsúly a stabilitáson és a robusztusságon van

  • Megfelel megfigyelési, védelmi körök és nem számlázási alkalmazások esetén

  • Alacsonyabb költségű, mechanikailag masszív, és könnyen integrálható

📌 Röviden: ezek a magok az energetikai elektronikához és ipari alkalmazásokhoz készültek, ahol nem a mérési pontosság, hanem a megbízhatóság és áramkezelési képesség a legfontosabb szempont.

Forgassa el a MOBILJÁT vízszintes helyzetbe, hogy a teljes táblázat látható legyen

Part Nr.

Core dimension (mm)

Case dimension (mm)

Eff.
cross
area
(cm2)

Mean
path
length
(cm)

Exciting
current
(mA)

Excitation
voltage
(mV)

od

id

h

OD

ID

H

Ae

Lm

N1=1

N2=1

TIE-NANO-CT-805030

80

50

30

85

45

35



10

0.1



TIE-NANO-CT-906030

90

60

30

95

55

35



10

0.2



TIE-NANO-CT-1005030

100

50

30

105

45

35



10

0.15



TIE-NANO-CT-1109025

110

90

25

115

85

30



10

0.3



TIE-NANO-CT-1158530

115

85

30

120

80

35



10

0.2



TIE-NANO-CT-1208030

120

80

30

125

75

35



10

0.1



TIE-NANO-CT-1258520

125

85

20

130

80

25



10

0.08



TIE-NANO-CT-1259025

125

90

25

130

85

30



10

0.1



TIE-NANO-CT-1309030

130

90

30

135

85

35



10

0.12



TIE-NANO-CT-13010025

130

100

25

135

95

30



10

0.15



TIE-NANO-CT-16013025

160

130

25

165

125

30



10

0.2



TIE-NANO-CT-16013050

160

130

50

165

125

60



10

0.25



TIE-NANO-CT-18014030

180

140

30

185

135

35



10

0.1



TIE-NANO-CT-20015530

200

155

30

205

150

35



10

0.2



TIE-NANO-CT-25017040

250

170

40

256

164

46



10

0.2



TIE-NANO-CT-27521515

275

215

15

280

210

20



10

0.15



TIE-NANO-CT-33022020

330

220

20

336

214

21



10

0.15



TIE-NANO-CT-49030515

490

305

15

496

299

21



15

0.5



TIE-NANO-CT-52041515

520

415

15

526

409

21



15

0.6



TIE-NANO-CT-1165110515

1165

1105

15

1175

1095

25



15

0.25




Nanokristályos magok nagyfrekvenciás teljesítménytranszformátorokhoz

✅ Áttekintés – Nanokristályos magok nagyfrekvenciás teljesítménytranszformátorokhoz

✔️ Magas telítési indukció (1,25 T) – kisebb, de nagyobb teljesítményű transzformátorok
✔️ Alacsony magveszteség 20–50 kHz-en – jobb energiahatékonyság és hőkezelés
✔️ Magas permeabilitás és alacsony koercitivitás – kevesebb gerjesztőáram és rézveszteség
✔️ Széles hőmérsékleti stabilitás – akár 120 °C-ig folyamatos üzemben
✔️ Alacsony magnetosztrikció – csendes működés, minimális hallható zaj

✔️ Alkalmazások:
– Nagyfrekvenciás és nagy teljesítményű kapcsolóüzemű tápegységek (SMPS)
– Lézeres, röntgenes és galvanizáló tápegységek
– Inverteres hegesztőgépek és IGBT áramkörök
– Közép- és nagyfrekvenciás indukciós fűtés
– Kommunikációs és ipari táprendszerek

📌 A ferritmagokhoz képest a nanokristályos anyag:

  • 2–5× magasabb telítést biztosít

  • 70–80%-kal alacsonyabb magveszteséget eredményez

  • 10× magasabb permeabilitással rendelkezik

  • Jobb hatásfokot és hőstabilitást nyújt

Forgassa el a MOBILJÁT vízszintes helyzetbe, hogy a teljes táblázat látható legyen

Case Type:

O – Toroidal core

Ω and Π – Toroidal core with two legs

H – Toroidal core with 4 legs

O

Ω

Π

H

nanocrystalline-cores-type

Part Nr.

Core dimension (mm)

Case dimension (mm)

Eff.
Cross
area
(cm2)

Mean
path
length
(cm)

Weight
(g)

Power
at
20KHz(Kw)

Case
Type

od

id

h

OD

ID

H

Ae

Lm

Wt

P



TIE-NANO-HF-503220T

50

32

20

53.8

28.5

24

1.40

12.9

131

0.5-1

O

TIE-NANO-HF-644020T

64

40

20

68.2

37

23.5

1.87

16.3

222

1-3

O

TIE-NANO-HF-805025T

80

50

25

83.5

47.2

28.8

2.93

20.4

433

3-5

O

TIE-NANO-HF-805025S

80

50

25

83.5

47.2

28.8

2.93

20.4

433

3-5

Ω

TIE-NANO-HF-1006020T

100

60

20

106

55

25

3.12

25.1

568

5-7

O

TIE-NANO-HF-1006020S

100

60

20

106

55

25

3.12

25.1

568

5-7

Ω

TIE-NANO-HF-1207020T

120

70

20

125

65

26

3.90

29.8

843

7-10

O

TIE-NANO-HF-1207020S

120

70

20

125

65

26

3.90

29.8

843

7-10

Π

TIE-NANO-HF-1207030T

120

70

30

125

65

36

5.85

29.8

1265

10-15

O

TIE-NANO-HF-1207030S

120

70

30

125

65

36

5.85

29.8

1265

10-15

Π

TIE-NANO-HF-1308040T

130

80

40

136

75

46

7.80

33.0

1864

15-20

O

TIE-NANO-HF-1308040S

130

80

40

136

75

46

7.80

33.0

1864

15-20

H

TIE-NANO-HF-1308050T

130

80

50

136

75

56

9.75

33.0

2331

20-25

O

TIE-NANO-HF-1308050S

130

80

50

136

75

56

9.75

33.0

2331

20-25

H

Amorf C magok teljesítményinduktivitásokhoz és transzformátorokhoz

Amorphous C cores dimensions

✅ Áttekintés – Amorf C magok teljesítményinduktivitásokhoz és transzformátorokhoz

✔️ Magas telítési indukció – nagy egyenáramú előfeszítés mellett sem telítődik
✔️ Alacsony magveszteség – kisebb hőmérsékletemelkedés folyamatos terhelés alatt
✔️ Magas permeabilitás – hatékony mágneses válasz még nagy frekvencián is
✔️ Kompakt és hatékony kialakítás – kisebb méret és kevesebb rézfelhasználás

✔️ Alkalmas az alábbiakhoz:
– PFC fojtók és szűrőinduktivitások
– Napelemes inverterek reaktorai
– Nagyáramú reaktorok és audió transzformátorok
– Közép- és nagyfrekvenciás alkalmazások

💡 A hagyományos szilíciumacéllal vagy ferrittel szemben az amorf C magok jobb mágneses teljesítményt, alacsonyabb veszteséget és nagyobb hőstabilitást kínálnak.

🔧 Egyedi méretek kérésre elérhetők.

Forgassa el a MOBILJÁT vízszintes helyzetbe, hogy a teljes táblázat látható legyen

Part Nr.



Core dimension (mm)



Mean
path
length
(cm)

Eff.
cross
area
(cm2)

Weight
(g)

A

B

C

D

E

F

Lm

Ae

Wt

TIE-AM-C-20

11

13

50

30

35

72

15.7

2.94

331

TIE-AM-C-32

13

15

56

30

41

82

17.9

3.47

447

TIE-AM-C-40

13

15

56

35

41

82

17.9

4.05

522

TIE-AM-C-50

16

20

70

25

52

102

22.7

3.56

580

TIE-AM-C-63

16

20

70

30

52

102

22.7

4.27

696

TIE-AM-C-80

16

20

70

40

52

102

22.7

5.70

928

TIE-AM-C-100

16

20

70

45

52

102

22.7

6.41

1043

TIE-AM-C-125

19

25

83

35

63

121

27.2

5.92

1157

TIE-AM-C-160

19

25

83

40

63

121

27.2

6.76

1322

TIE-AM-C-200

19

25

83

50

63

121

27.2

8.46

1653

TIE-AM-C-250

19

25

90

60

63

128

28.6

10.15

2085

TIE-AM-C-320

22

35

85

50

79

129

30.6

9.79

2148

TIE-AM-C-400

22

35

85

65

79

129

30.6

12.73

2793

TIE-AM-C-500

25

40

85

55

90

135

32.5

12.24

2856

TIE-AM-C-630

25

40

85

70

90

135

32.5

15.58

3635

TIE-AM-C-800A

25

40

85

85

90

135

32.5

18.91

4414

TIE-AM-C-800B

30

40

95

85

100

155

36.1

22.70

5879

TIE-AM-C-1000

33

40

105

85

106

171

39.0

24.96

6994

Nanokristályos C magok nagyfrekvenciás alkalmazásokhoz

Nanocrystalline C cores dimensions

✅ Áttekintés – Nanokristályos C magok nagyfrekvenciás alkalmazásokhoz

✔️ Jobb, mint az amorf magok – magasabb mágneses teljesítmény és stabilitás
✔️ Alacsony magveszteség – hatékony működés 20–30 kHz kapcsolási frekvencián
✔️ Magas telítési indukció (1,25 T) – jobb, mint a ferrit esetében
✔️ Alacsony magnetosztrikció – csendes működés, csökkentett zajszint
✔️ Kompakt és energiatakarékos kialakítás

✔️ Alkalmazások:
– Nagyfrekvenciás transzformátorok
– Prémium kategóriás audió transzformátorok
– PFC fojtók és kimeneti induktivitások

📌 A nanokristályos C magok magas permeabilitást és alacsony veszteségeket egyesítenek, így ideálisak olyan igényes mágneses tervezésekhez, ahol hő- és elektromos igénybevétel is jelentős.

✳️ Egyedi méretek kérésre elérhetők.

Forgassa el a MOBILJÁT vízszintes helyzetbe, hogy a teljes táblázat látható legyen

Part Nr.

Core dimension (mm)

Mean
path
length
(cm)

Eff.
cross
area
(cm2)

Weight
(g)

A

B

C

D

E

F

Lm

Ae

Wt

TIE-NANO-C-6.3

10

11

33

20

31

53

11.6

1.56

141

TIE-NANO-C-8

11

13

30

20

35

52

11.7

1.72

157

TIE-NANO-C-10

11

13

40

20

35

62

13.7

1.72

184

TIE-NANO-C-16A

11

13

40

25

35

62

13.7

2.15

230

TIE-NANO-C-16B

11

13

50

25

35

72

15.7

2.15

263

TIE-NANO-C-20

11

13

50

30

35

72

15.7

2.57

316

TIE-NANO-C-25

13

15

56

25

41

82

17.9

2.54

355

TIE-NANO-C-32

13

15

56

30

41

82

17.9

3.04

426

TIE-NANO-C-40

13

15

56

35

41

82

17.9

3.55

497

TIE-NANO-C-50

16

20

70

25

52

102

22.7

3.12

552

TIE-NANO-C-63

16

20

70

30

52

102

22.7

3.74

663

TIE-NANO-C-80

16

20

70

40

52

102

22.7

4.99

884

TIE-NANO-C-100

16

20

70

45

52

102

22.7

5.62

994

TIE-NANO-C-125

19

25

83

35

63

121

27.2

5.19

1102

TIE-NANO-C-160

19

25

83

40

63

121

27.2

5.93

1260

TIE-NANO-C-200

19

25

83

50

63

121

27.2

7.41

1575

TIE-NANO-C-250

19

25

90

60

63

128

28.6

8.89

1987

TIE-NANO-C-320

22

35

85

50

79

129

30.6

8.58

2047

TIE-NANO-C-400

22

35

85

65

79

129

30.6

11.15

2662

TIE-NANO-C-500

25

40

85

55

90

135

32.5

10.73

2722

TIE-NANO-C-630

25

40

85

70

90

135

32.5

13.65

3464

TIE-NANO-C-800A

25

40

85

85

90

135

32.5

16.58

4207

TIE-NANO-C-800B

30

40

95

85

100

155

36.1

19.89

5602

TIE-NANO-C-1000

33

40

105

85

106

171

39.0

21.88

6665

Epoxigyantával bevont nanokristályos C magok és gyűrűmagok

Ferrite - Nanocrystalline Cores

✅ Áttekintés – Epoxigyantával bevont nanokristályos C magok és gyűrűmagok

✔️ Kis méret, kiváló mágneses teljesítménnyel
✔️ Az epoxi bevonat lehetővé teszi egyedi formák kialakítását szerszámköltség nélkül
✔️ Kisebb magtérfogat = kevesebb rézhuzal, alacsonyabb teljes költség
✔️ Magas szigetelési szilárdság – megfelel az 1000 V feszültségtűrésnek
✔️ Magas permeabilitás – akár 3× nagyobb induktivitás, mint ferrit esetén

✔️ Alkalmazások:
– Nanokristályos gyűrűmag túlfeszültség-csillapításhoz (pl. MOSFET-ekhez)
– IGBT meghajtó transzformátorok
– Nagyfrekvenciás teljesítménytranszformátorok
– ISDN / hálózati transzformátorok
– EMI/EMC közös módusú fojtótekercsek
– Jeltranszformátorok (pl. HD kamerarendszerekhez)
– Precíziós áramváltók

📌 Ideális választás azoknak a mérnököknek, akik kompakt, költséghatékony, ugyanakkor magas mágneses teljesítményű és szigetelésbiztos megoldásokat keresnek.

🛠 Egyedi méretek rövid szállítási határidővel elérhetők – szerszámra nincs szükség.

Forgassa el a MOBILJÁT vízszintes helyzetbe, hogy a teljes táblázat látható legyen

Part Nr.

Core dimension (mm)

Finished dimension (mm)

Eff.
cross
area
(cm2)

Mean
path
length
(cm)

AL (μH)
10KHz
0.25V

od

id

h

OD

ID

H

Ae

Lm

AL (Min)

TIE-NANO-BEAD-040203E

4

2.2

3.2

4.5

1.7

3.8

0.021

0.97

10.0

TIE-NANO-BEAD-060303E

6

3

3.2

7.0

2.0

4.2

0.037

1.41

16.6

TIE-NANO-BEAD-060403E

6

4

3.2

7.0

3.0

4.2

0.025

1.57

10.0

TIE-NANO-BEAD-090503E

9

5

3.2

10.0

4.0

4.2

0.050

2.20

15.0

TIE-NANO-BEAD-120910E

11.8

8.7

10

12.8

7.7

11

0.121

3.22

25.0

TIE-NANO-BEAD-140905E

14

9

4.5

15

8

5.5

0.088

3.61

16.0

TIE-NANO-BEAD-211308E

21.3

13.6

8

22.3

12.6

9.0

0.240

5.48

33.0

A termékek AL értékének tűrése a vevővel kötött minőségi megállapodásban kerül szabályozásra.

Nanokristályos magok mágneses erősítőkhöz kapcsolóüzemű tápegységekben (SMPS)

Adapter - Power Supply

✅ Áttekintés – Nanokristályos magok mágneses erősítőkhöz (Mag-Amp)

✔️ Speciális hőkezelés hosszanti mágneses térrel – optimalizált kapcsolási viselkedés
✔️ Magas telítési indukció (1,25 T) – kompakt kialakítás kevesebb tekercseléssel
✔️ Magas téglalapossági arány (Br/Bm ≥ 94%) – alacsony holtidejű feszültség nagy áram mellett
✔️ Alacsony koercitivitás (Hc ≤ 36 A/m) – gyors visszaállási képesség, kiváló hatásfok
✔️ Magas Curie-hőmérséklet – stabil teljesítmény magas üzemi hőmérsékleten is

✔️ Alkalmazások:
– Kapcsolóüzemű tápegységek (SMPS)
– Asztali és szerveres tápegységek
– Mágneses erősítők feszültségszabályzáshoz

📌 Elérhetők kompakt méretek, melyek optimalizáltak a másodlagos oldali szabályzáshoz SMPS rendszerekben.
Opcionálisan: kobalt-alapú amorf anyag az alacsonyabb koercitivitásért és veszteségért – ideális prémium tápegységekhez.

🛠 Egyedi tervek elérhetők igény szerint.

Forgassa el a MOBILJÁT vízszintes helyzetbe, hogy a teljes táblázat látható legyen

Part Nr.

Core dimension (mm)

Finished dimension (mm)

Eff.
cross
area
(cm2)

Mean
path
length
(cm)

Saturation
Flux
(μWb)

od

id

h

OD

ID

H

Ae

Lm

2Φm

TIE-CORE-MAG-AMP-100705Z

10

7

4.5

12

5

6.8

0.053

2.67

12.4

TIE-CORE-MAG-AMP-120803Z

12

8.4

3.2

14.7

5.9

5.4

0.045

3.20

10.6

TIE-CORE-MAG-AMP-120804Z

11.8

8.7

4.2

13.9

6.8

6.0

0.051

3.22

11.9

TIE-CORE-MAG-AMP-120805Z

12

8

4.5

14.7

6.2

6.8

0.070

3.14

16.5

TIE-CORE-MAG-AMP-151005Z

15

10

4.5

17

8

7.1

0.088

3.93

20.6

TIE-CORE-MAG-AMP-191505Z

19

15

5

21

13

6.6

0.078

5.34

18.3

Amorf és nanokristályos hézagos magok

Nanocrystalline Amorphous gap cores

✅ Áttekintés – Amorf és nanokristályos hézagos magok

✔️ Magas telítési indukció – kiváló egyenáramú előfeszítési teljesítmény, elkerüli a telítődést
✔️ Hézagos kialakítás – stabil működést biztosít nagy áramterhelés mellett
✔️ Alacsony magveszteség – javítja a hatásfokot és csökkenti a hőmérséklet-emelkedést
✔️ Magas permeabilitás – hatékony induktivitás kevesebb menetszámmal
✔️ Hézagmérték testreszabható – az elvárt AL- és induktivitásértékekhez igazítható

✔️ Alkalmazások:
– PFC fojtótekercsek
– Kimeneti szűrőinduktivitások
– Napelemes inverterek induktivitásai
– Hall-effektusos átalakítók

📌 A hézagos magok optimalizáltak teljesítményelektronikai alkalmazásokhoz, ahol pontos induktivitás és nagyáramú terhelhetőség a kritikus tényezők.
Mind amorf, mind nanokristályos anyagváltozatban elérhetők.

🛠 Egyedi hézagméret és geometria igény szerint gyártható, alkalmazásodhoz igazítva.

Forgassa el a MOBILJÁT vízszintes helyzetbe, hogy a teljes táblázat látható legyen

Part Nr.

Core dimension (mm)

Finished dimension (mm)

Eff.
cross
area
(cm2)

Mean
path
length
(cm)

Gap
(mm)

AL
Value

od

id

h

OD

ID

H

Ae

Lm

Lg

AL

TIE-GAP-CORE-201208

20

12

8

21.7

10.8

9.9

0.28

5.0

0.5

0.125

TIE-GAP-CORE-261610

26

16

10

28.3

14.0

12.8

0.44

6.6

0.5

0.165

TIE-GAP-CORE-402515

40

25

15

44.4

22.0

18.8

0.99

10.2

0.8

0.240

TIE-GAP-CORE-603525

60

35

25

64.0

31.0

29.0

2.75

14.9

5.0

0.148

A termékek AL értékének tűrése a vevővel kötött minőségi megállapodásban kerül szabályozásra.

Árajánlatért vagy további információért forduljon hozzánk

Lépjen kapcsolatba velünk online
Katalógusok és tanúsítványok letöltése
