Nanocristallino e Ferrite

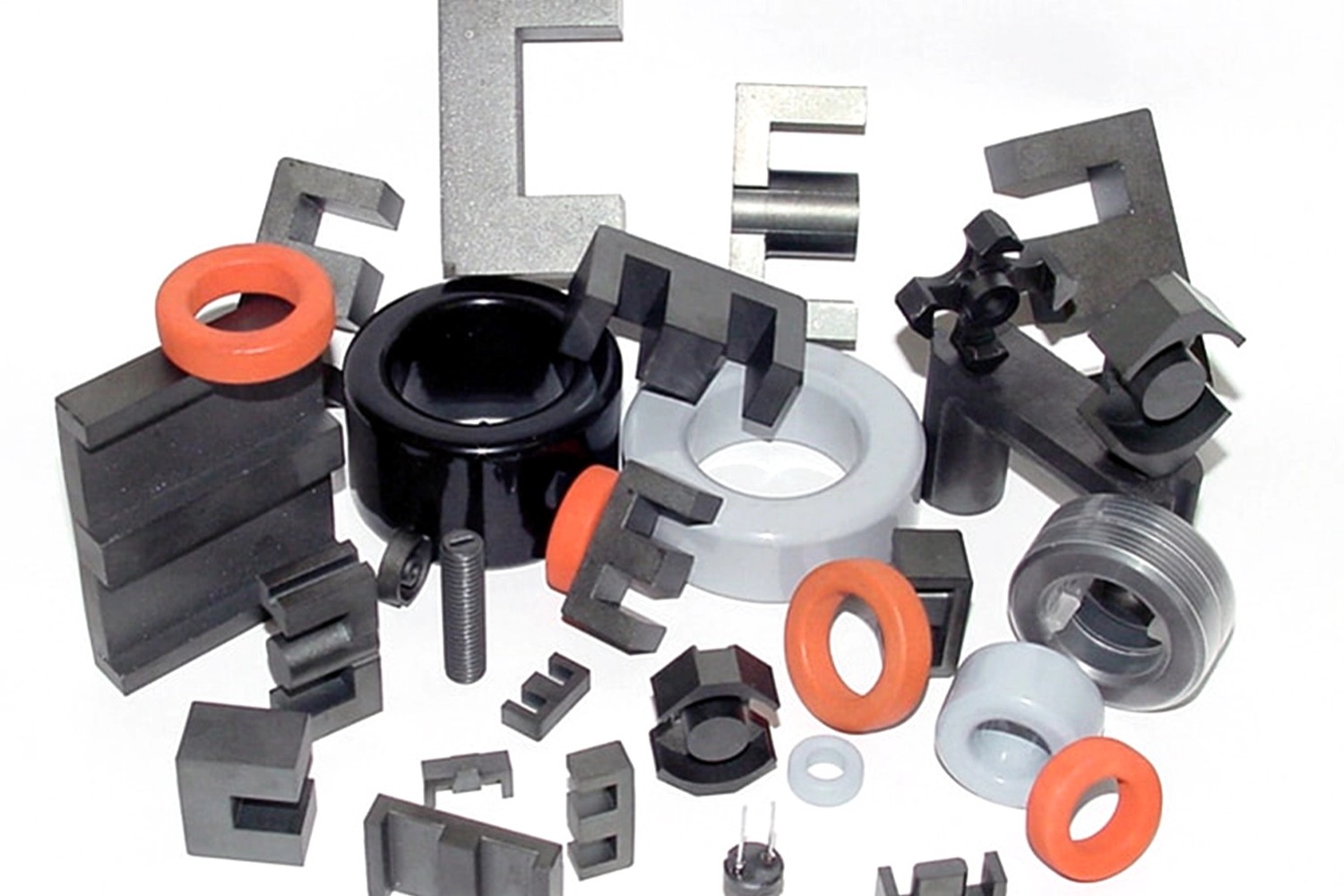

Competenza nella produzione di nuclei di ferrite e polvere di ferro

Ferrite e nanocristallino

est.

1992

Decenni di competenza

98,6

%

Clienti soddisfatti

Dal 1996, TI-Electronic è leader nello sviluppo e nella produzione di prodotti in ferrite e con nucleo in polvere di ferro. Con decenni di esperienza nel settore, offriamo un’ampia gamma di prodotti con nucleo di alta qualità, rigorosamente testati per soddisfare gli standard del settore.

Il nostro partner nello sviluppo dei nuclei è l’Istituto centrale ungherese di ricerca fisica.

I nostri nuclei sono ampiamente utilizzati in vari campi, tra cui:

Elettronica industriale
Tecnologia di trasmissione
Tecnologia di illuminazione
Industria automobilistica

Scarica il catalogo TI-Electronic Ferrite PDF

La nostra divisione induttori produce e sviluppa bobine, trasformatori e filtri da questi nuclei in base alle esigenze del cliente. La nostra dedizione alla qualità garantisce che ogni prodotto soddisfi i requisiti specifici della sua applicazione prevista.

Puoi scaricare il catalogo dettagliato dei nostri prodotti con nucleo in ferrite e polvere di ferro dal nostro sito Web. Inoltre, offriamo produzione personalizzata e controllo qualità per tipi di prodotti non elencati nel nostro catalogo.

Nuclei di materiale nanocristallino

In TI-Electronic siamo anche specialisti nella produzione di nuclei realizzati con materiali nanocristallini. Questi materiali ci consentono di produrre elementi induttivi che soddisfano le crescenti esigenze di frequenza e temperatura di esercizio nell’elettronica moderna.

Caratteristiche principali dei nuclei nanocristallini:

Prestazioni ad alta frequenza: i nanocompositi di tipo metallo-metallo possono essere utilizzati fino a 10 MHz, mentre i nanocompositi metallo-isolante funzionano fino a frequenze di gamma GHz.
Permeabilità versatile: tramite un trattamento termico specializzato, la permeabilità dei nostri nuclei nanocristallini può essere regolata tra 25.000 e 90.000, consentendo applicazioni altamente personalizzabili.
Ampia gamma di applicazioni: i nostri nuclei sono adatti per alimentatori switching, misuratori di corrente e altri sistemi elettronici che richiedono bassa permeabilità e magnetizzazione lineare.

Attualmente, ci concentriamo sulla produzione di nanocompositi metallo-metallo, in particolare leghe nanocristalline. Queste leghe sono realizzate mediante trattamento termico di strutture amorfe, che vengono prodotte tramite raffreddamento rapido. Possiamo produrre nastri amorfi con larghezze comprese tra 4 e 20 mm, mentre anime più grandi vengono create impilando insieme anime più sottili.

Materiale nanocristallino a base di Fe con composizione principalmente di Fe con Cu, Nb, Si, B, che prima tramite tecnologia di tempra rapida forma un nastro amorfo, poi tramite trattamento termico cristallino ottiene grani fini su scala nanometrica. Attraverso questo processo rivoluzionario, possiamo ottenere proprietà magnetiche superiori con elevata densità di flusso di saturazione, elevata permeabilità iniziale, bassa coercitività, bassa perdita di nucleo. Il materiale nanocristallino è un nuovo materiale magnetico ecologico, a basso tenore di carbonio e ad alta efficienza.

Confronto delle proprietà magnetiche: materiali magnetici morbidi amorfi e nanocristallini rispetto ai tradizionali materiali magnetici morbidi:

Proprietà magnetiche

Acciaio Fe-Si

Ferrite Mn-Zn

Permalloy 80Ni

Cobalt-based Amorphous

Fe-based Amorphous

Fe-based Nanocrystalline

Densità di flusso di saturazione Bs(T)

2.03

0.5

0.74

0.58

1.56

1.25

Coercitività Hc (A/m)

40

8

2.4

0.4

2.4

1.2

Permeabilità iniziale μi

1500

3000

40000

100000

5000

80000

Permeabilità massima μm

20000

6000

200000

1000000

50000

400000

Resistività elettrica (μΩ .cm)

50

5×107

60

140

130

115

Temperatura di Curie Tc(°C)

750

220

450

250

399

570

Applicazioni dei nuclei amorfi e nanocristallini:

Applicazione

Amorfo a base di Fe

Amorfo a base di cobalto

Nanocristallino a base di Fe

EMC, EMI, induttore di modo comune EMC, filtro EMI



√

Trasformatore di corrente



√

√

Trasformatore ad alta frequenza



√

Amplificatore magnetico



√

√

Trasformatore di rete, trasformatore di pilotaggio



√

√

Inverter solare

√



Induttore di uscita audio per auto

√



PFC, induttore PFC, induttore filtro Out

√



√

Prodotti con nucleo nanocristallino

Nuclei nanocristallini per induttanze in modalità comune EMC

✅ Panoramica – Nuclei Nanocristallini per Induttanze in Modalità Comune EMC

✔️ Permeabilità ultra-elevata – filtraggio dei disturbi su larga banda da 1 kHz a 10 MHz
✔️ Alta induttanza in dimensioni ridotte – prestazioni 2–3× superiori rispetto alla ferrite
✔️ Minor numero di avvolgimenti – riduce l’uso di rame e le perdite nel nucleo
✔️ Alta temperatura di Curie (560 °C) – stabilità fino a 120 °C in uso continuo

✔️ Applicazioni principali:
– Filtri EMC e induttanze in modalità comune
– Alimentatori SMPS, server e computer
– Inverter per impianti solari ed eolici
– Caricatori per veicoli elettrici, UPS, VFD, motori servo
– Elettronica industriale, laser e raggi X

📌 I nuclei nanocristallini sono il materiale preferito per le induttanze in modalità comune ad alte prestazioni, grazie alla loro eccellente soppressione EMI, stabilità termica e dimensioni compatte.

🛠 Sono disponibili dimensioni personalizzate e rivestimenti epossidici su richiesta.

Ruota il tuo dispositivo MOBILE in orizzontale per visualizzare l’intera tabella


Part Nr.

Core dimension (mm)

Case dimension (mm)

Eff.
cross
area
(cm2)

Mean
path
length
(cm)

AL(μH)
10KHz
0.25V

AL(μH)
100KHz
0.25V

od

id

h

OD

ID

H

Ae

Lm

AL

AL

TIE-NANO-EMC-986545

9.8

6.5

4.5

11.3

5

6.1

0.06

2.6

25.5

6.4

TIE-NANO-EMC-120805

12

8

5

14.4

6.5

7.0

0.08

3.1

28.0

6.8

TIE-NANO-EMC-151005

15

10

4.5

17.1

8.3

7.1

0.09

3.9

27.0

6.7

TIE-NANO-EMC-161006

16

10

6

17.9

8.1

8.1

0.14

4.1

43.0

10.1

TIE-NANO-EMC-161008

16

10

8

17.8

8.4

9.9

0.19

4.1

46.1

11.5

TIE-NANO-EMC-171206

17.5

12.6

6

19.2

10.9

8.1

0.11

4.7

30.0

6.9

TIE-NANO-EMC-191510

19

15

10

21.2

13.5

12.3

0.16

5.3

36.1

8.8

TIE-NANO-EMC-201208

20

12

8

21.7

10.8

9.9

0.25

5.0

55.2

13.6

TIE-NANO-EMC-201210

20

12

10

22.6

10.5

12.5

0.31

5.0

62.4

15.6

TIE-NANO-EMC-211510

21

15

10

23.6

12.8

12.7

0.23

5.7

41.6

10.4

TIE-NANO-EMC-252010

25

20

10

28

17.2

13.2

0.20

7.1

28.4

7.3

TIE-NANO-EMC-251610

25

16

10

28

14.0

13.1

0.35

6.4

67.0

15.5

TIE-NANO-EMC-261610

25.5

16

10

28.4

13.9

13

0.39

6.6

57.1

14.3

TIE-NANO-EMC-302010

30

20

10

33.2

17.8

13.3

0.39

7.9

59.3

14.0

TIE-NANO-EMC-302015

30

20

15

33.6

17.8

17.8

0.59

7.9

88.0

20.0

TIE-NANO-EMC-322010

32

20

10

34.4

18.0

13.1

0.47

8.2

57.6

14.4

TIE-NANO-EMC-322015

32

20

15

34.6

17.9

18.2

0.70

8.2

86.4

21.6

TIE-NANO-EMC-382415

37.8

24.2

15

40.8

21.6

18.3

0.80

9.7

82.1

20.5

TIE-NANO-EMC-402515

40

25

15

43.8

21.6

18.8

0.88

10.2

99.0

23.1

TIE-NANO-EMC-402520

40

25

20

45

21.5

24.7

1.17

10.2

115.2

28.8

TIE-NANO-EMC-403215

40

32

15

44.9

28.8

18.8

0.47

11.3

48.0

11.3

TIE-NANO-EMC-453015

45

30

15

48.3

26.4

18.2

0.88

11.8

87.6

20.0

TIE-NANO-EMC-462725

46

27

25

48.8

24.6

27.8

1.85

11.5

162.4

40.6

TIE-NANO-EMC-503220

50

32

20

53.8

28.5

23.8

1.40

12.9

109.6

27.4

TIE-NANO-EMC-504020

50

40

20

53.6

37.1

23

0.78

14.1

45.0

13.5

TIE-NANO-EMC-635025

63

50

25

69

46

29

1.27

17.7

59.0

17.5

TIE-NANO-EMC-644020

64

40

20

68.2

37

23.5

1.87

16.3

115.2

28.8

TIE-NANO-EMC-644025

64

40

25

67.4

37

29.2

2.34

16.3

144.0

36.0

TIE-NANO-EMC-805020

80

50

20

83.8

46.6

25.0

2.34

20.4

94.0

28.0

TIE-NANO-EMC-805025

80

50

25

84.0

47.0

29.0

2.93

20.4

144.0

36.0

TIE-NANO-EMC-906020

90

60

20

95.4

54.7

24.7

2.34

23.6

81.0

25.1

TIE-NANO-EMC-1008020

100

80

20

105

75

25

1.56

28.3

55.5

13.9

TIE-NANO-EMC-1027625

102

76

25

108.1

70.0

30.3

2.54

27.9

91.1

22.8

TIE-NANO-EMC-108025

110

80

25

116.6

73.8

31.4

2.93

29.8

98.5

24.6

TIE-NANO-EMC-1309030

130

90

30

135.3

84.9

36.5

4.68

34.5

136.1

34.0

TIE-NANO-EMC-14010025

140

100

25

145

95

30

3.90

37.7

91.0

26.0

TIE-NANO-EMC-16013025

160

130

25

165

125

30

2.93

45.5

56.5

16.1

TIE-NANO-EMC-17012025

170

120

25

175

115

30

4.88

45.5

94.1

26.9

TIE-NANO-EMC-20016030

200

160

30

207

153

37

4.50

56.5

72.8

20.8

La tolleranza del valore AL dei prodotti è regolata dall’accordo di qualità stipulato con il cliente.

Nuclei nanocristallini per trasformatori di corrente

Nanocrystalline

✅ Panoramica – Nuclei Nanocristallini per Trasformatori di Corrente

✔️ Lega nanocristallina ad alta permeabilità per misurazioni di precisione
✔️ Alta precisione – adatti per trasformatori di classe 0.1 / 0.2 / 0.2S / 0.5S
✔️ Prestazioni stabili da -40 °C a +130 °C
✔️ Dimensioni compatte del nucleo per applicazioni con spazi ridotti
✔️ Bassa corrente di eccitazione e basse perdite – sensibilità migliorata
✔️ Più conveniente rispetto al permalloy – costo di produzione ~30% inferiore
✔️ Ampio intervallo di linearità – prestazioni ottimali anche con correnti di guasto elevate

✔️ Applicazioni principali:
– Trasformatori di corrente di precisione per contatori di energia
– Monitoraggio PDU e sistemi di smart grid
– Moduli CT combinati e strumenti compatti

Ruota il tuo dispositivo MOBILE in orizzontale per visualizzare l’intera tabella

Part Nr.

Core dimension (mm)

Case dimension (mm)

Eff.
cross
area
(cm2)

Mean
path
length
(cm)

Exciting
current
(mA)

Excitation
voltage
(mV)

od

id

h

OD

ID

H

Ae

Lm

N1=1

N2=1

TIE-NANO-CT-139.505

13

9.5

5

14.5

8.33

6.1

0.068

3.53

10

0.1

TIE-NANO-CT-13.29.610

13.2

9.6

10

15.1

8.5

12.0

0.14

3.58

10

0.2

TIE-NANO-CT-151005

15

10

5

16.6

6.64

8.2

0.098

3.92

10

0.15

TIE-NANO-CT-161010

16

10

10

18.5

12.05

10.6

0.23

4.08

10

0.3

TIE-NANO-CT-17116.5

17

11

6.5

19.55

9.5

7.5

0.15

4.4

10

0.2

TIE-NANO-CT-17.8135

17.8

13

5

19.6

11.6

6.44

0.09

4.83

10

0.1

TIE-NANO-CT-191405

19

14

5

21.3

12.5

7.05

0.098

5.18

10

0.08

TIE-NANO-CT-19146.5

19

14

6.5

21.25

12.7

8.5

0.127

5.18

10

0.1

TIE-NANO-CT-191408

19

14

8

22.6

12.3

10.1

0.156

5.18

10

0.12

TIE-NANO-CT-191410

19

14

10

22.6

12.3

12.8

0.195

5.18

10

0.15

TIE-NANO-CT-201208

20

12

8

22.0

10.2

10.55

0.25

5.02

10

0.2

TIE-NANO-CT-201210

20

12

10

22.8

10.1

12.3

0.31

5.02

10

0.25

TIE-NANO-CT-201405

20

14

5

22.55

12.6

6.55

0.12

5.34

10

0.1

TIE-NANO-CT-201410

20

14

10

22.55

12.6

12.46

0.24

5.34

10

0.2

TIE-NANO-CT-211510

21

15

10

23.6

13.1

12.45

0.23

5.65

10

0.2

TIE-NANO-CT-211610

21

16

10

23.6

13.65

11.98

0.195

5.8

10

0.15

TIE-NANO-CT-241810

24

18

10

27.0

16.1

12.5

0.234

6.59

10

0.15

TIE-NANO-CT-251710

25

17

10

27.95

15.5

12.4

0.312

6.59

10

0.15

TIE-NANO-CT-25206.5

25

20

6.5

27.55

18.35

9.25

0.126

7.06

10

0.1

TIE-NANO-CT-252010

25

20

10

27.65

18.2

12.75

0.195

7.06

10

0.1

TIE-NANO-CT-251910

25

19

10

27.75

16.2

12.7

0.234

6.91

10

0.15

TIE-NANO-CT-281810

28

18

10

29.8

17.3

12.2

0.39

7.22

10

0.2

TIE-NANO-CT-281815

28

18

15

29.8

17.3

17.9

0.585

7.22

10

0.3

TIE-NANO-CT-302008

30

20

8

32.8

18.2

10.0

0.312

7.85

10

0.15

TIE-NANO-CT-302010

30

20

10

33.1

18.2

13.2

0.39

7.85

10

0.2

TIE-NANO-CT-302015

30

20

15

33.67

18.0

17.76

0.585

7.85

15

0.5

TIE-NANO-CT-322015

32

20

15

35.0

18.0

18.3

0.702

8.16

15

0.6

TIE-NANO-CT-382710

38

27

10

40.3

25.0

12.8

0.429

10.2

15

0.25

TIE-NANO-CT-443610

44

36

10

46.6

33.6

13.2

0.312

12.56

15

0.15

TIE-NANO-CT-453015

45

30

15

48.3

26.4

18.2

0.88

11.8

15

0.5

TIE-NANO-CT-494310

49

43

10

51.9

42.1

13.4

0.234

14.4

20

0.12

TIE-NANO-CT-504010

50

40

10

53.2

36.9

13.6

0.39

14.13

20

0.25

TIE-NANO-CT-605010

60

50

10

63.8

46.5

14.1

0.39

17.27

20

0.2

TIE-NANO-CT-696110

69

61

10

72.4

57.6

14.1

0.312

20.41

30

0.2

TIE-NANO-CT-867710

86

77

10

89.8

73.2

14.1

0.35

25.6

30

0.15

TIE-NANO-CT-908210

90

82

10

94.5

77.4

14.1

0.312

27.0

30

0.1

TIE-NANO-CT-11010010

110

100

10

115.0

95.2

14.5

0.39

32.97

30

0.1

TIE-NANO-CT-12811315

128

113

15

132.6

109.5

19.5

0.88

37.8

30

0.25

TIE-NANO-CT-13012015

130

120

15

135.4

117.0

17.5

0.585

39.25

30

0.18

TIE-NANO-CT-14312815

143

128

15

147.5

124.2

19.3

0.87

42.55

30

0.15

TIE-NANO-CT-18716715

187

167

15

191.5

162.5

19.38

1.17

55.57

30

0.1

✅ Nuclei per Trasformatori di Corrente Generici:

(Rispetto ai nuclei per CT di precisione)

  • Progettati per il rilevamento della corrente, non per la misura di precisione

  • Utilizzati in apparecchiature industriali, UPS, caricatori EV, inverter, ecc.

  • Dimensioni maggiori per la gestione di correnti elevate

  • La precisione non è fondamentale – l’attenzione è su stabilità e robustezza

  • Adatti per circuiti di monitoraggio, protezione e applicazioni non fiscali

  • Costo inferiore, meccanicamente robusti e facili da integrare

📌 In breve: questi nuclei sono progettati per l’elettronica di potenza e le applicazioni industriali, dove non è essenziale una precisione assoluta, ma sono fondamentali affidabilità e capacità di gestione della corrente.

Ruota il tuo dispositivo MOBILE in orizzontale per visualizzare l’intera tabella

Part Nr.

Core dimension (mm)

Case dimension (mm)

Eff.
cross
area
(cm2)

Mean
path
length
(cm)

Exciting
current
(mA)

Excitation
voltage
(mV)

od

id

h

OD

ID

H

Ae

Lm

N1=1

N2=1

TIE-NANO-CT-805030

80

50

30

85

45

35



10

0.1



TIE-NANO-CT-906030

90

60

30

95

55

35



10

0.2



TIE-NANO-CT-1005030

100

50

30

105

45

35



10

0.15



TIE-NANO-CT-1109025

110

90

25

115

85

30



10

0.3



TIE-NANO-CT-1158530

115

85

30

120

80

35



10

0.2



TIE-NANO-CT-1208030

120

80

30

125

75

35



10

0.1



TIE-NANO-CT-1258520

125

85

20

130

80

25



10

0.08



TIE-NANO-CT-1259025

125

90

25

130

85

30



10

0.1



TIE-NANO-CT-1309030

130

90

30

135

85

35



10

0.12



TIE-NANO-CT-13010025

130

100

25

135

95

30



10

0.15



TIE-NANO-CT-16013025

160

130

25

165

125

30



10

0.2



TIE-NANO-CT-16013050

160

130

50

165

125

60



10

0.25



TIE-NANO-CT-18014030

180

140

30

185

135

35



10

0.1



TIE-NANO-CT-20015530

200

155

30

205

150

35



10

0.2



TIE-NANO-CT-25017040

250

170

40

256

164

46



10

0.2



TIE-NANO-CT-27521515

275

215

15

280

210

20



10

0.15



TIE-NANO-CT-33022020

330

220

20

336

214

21



10

0.15



TIE-NANO-CT-49030515

490

305

15

496

299

21



15

0.5



TIE-NANO-CT-52041515

520

415

15

526

409

21



15

0.6



TIE-NANO-CT-1165110515

1165

1105

15

1175

1095

25



15

0.25




Nuclei nanocristallini per trasformatori di potenza ad alta frequenza

✅ Panoramica – Nuclei Nanocristallini per Trasformatori di Potenza ad Alta Frequenza

✔️ Alta densità di flusso di saturazione (1,25 T) – consente trasformatori più piccoli e potenti
✔️ Basse perdite nel nucleo tra 20–50 kHz – migliora l’efficienza energetica e le prestazioni termiche
✔️ Alta permeabilità e bassa coercitività – riduce la corrente di magnetizzazione e le perdite nel rame
✔️ Stabilità termica ampia – funzionamento continuo fino a 120 °C
✔️ Bassa magnetostrizione – funzionamento silenzioso, rumore udibile minimo

✔️ Applicazioni principali:
– Alimentatori SMPS ad alta frequenza e alta potenza
– Alimentatori per laser, raggi X e galvanica
– Saldatrici inverter e circuiti IGBT
– Riscaldamento a induzione a media/alta frequenza
– Sistemi di alimentazione industriali e di comunicazione

📌 Rispetto ai nuclei in ferrite, il materiale nanocristallino offre:
✅ Saturazione da 2 a 5 volte superiore
✅ Perdite nel nucleo ridotte del 70–80%
✅ Permeabilità 10 volte maggiore
✅ Migliore efficienza e comportamento termico

Ruota il tuo dispositivo MOBILE in orizzontale per visualizzare l’intera tabella

Case Type:

O – Toroidal core

Ω and Π – Toroidal core with two legs

H – Toroidal core with 4 legs

O

Ω

Π

H

nanocrystalline-cores-type

Part Nr.

Core dimension (mm)

Case dimension (mm)

Eff.
Cross
area
(cm2)

Mean
path
length
(cm)

Weight
(g)

Power
at
20KHz(Kw)

Case
Type

od

id

h

OD

ID

H

Ae

Lm

Wt

P



TIE-NANO-HF-503220T

50

32

20

53.8

28.5

24

1.40

12.9

131

0.5-1

O

TIE-NANO-HF-644020T

64

40

20

68.2

37

23.5

1.87

16.3

222

1-3

O

TIE-NANO-HF-805025T

80

50

25

83.5

47.2

28.8

2.93

20.4

433

3-5

O

TIE-NANO-HF-805025S

80

50

25

83.5

47.2

28.8

2.93

20.4

433

3-5

Ω

TIE-NANO-HF-1006020T

100

60

20

106

55

25

3.12

25.1

568

5-7

O

TIE-NANO-HF-1006020S

100

60

20

106

55

25

3.12

25.1

568

5-7

Ω

TIE-NANO-HF-1207020T

120

70

20

125

65

26

3.90

29.8

843

7-10

O

TIE-NANO-HF-1207020S

120

70

20

125

65

26

3.90

29.8

843

7-10

Π

TIE-NANO-HF-1207030T

120

70

30

125

65

36

5.85

29.8

1265

10-15

O

TIE-NANO-HF-1207030S

120

70

30

125

65

36

5.85

29.8

1265

10-15

Π

TIE-NANO-HF-1308040T

130

80

40

136

75

46

7.80

33.0

1864

15-20

O

TIE-NANO-HF-1308040S

130

80

40

136

75

46

7.80

33.0

1864

15-20

H

TIE-NANO-HF-1308050T

130

80

50

136

75

56

9.75

33.0

2331

20-25

O

TIE-NANO-HF-1308050S

130

80

50

136

75

56

9.75

33.0

2331

20-25

H

Nuclei a C amorfi per induttanze e trasformatori di potenza

Amorphous C cores dimensions

✅ Panoramica – Nuclei a C Amorfi per Induttanze e Trasformatori di Potenza

✔️ Alta densità di flusso di saturazione – supporta forti correnti in DC senza saturazione
✔️ Basse perdite nel nucleo – minore aumento della temperatura sotto carico continuo
✔️ Alta permeabilità – risposta magnetica efficiente anche ad alta frequenza
✔️ Compatti ed efficienti – dimensioni ridotte e minore utilizzo di rame

✔️ Ideali per:
– Induttanze PFC e filtri
– Reattori per inverter solari
– Reattori ad alta corrente e trasformatori audio
– Applicazioni a frequenza media e alta

💡 Rispetto ai nuclei tradizionali in acciaio al silicio o ferrite, i nuclei a C amorfi offrono prestazioni magnetiche superiori, perdite ridotte e maggiore stabilità termica.

🔧 Dimensioni personalizzate disponibili su richiesta.

Ruota il tuo dispositivo MOBILE in orizzontale per visualizzare l’intera tabella

Part Nr.



Core dimension (mm)



Mean
path
length
(cm)

Eff.
cross
area
(cm2)

Weight
(g)

A

B

C

D

E

F

Lm

Ae

Wt

TIE-AM-C-20

11

13

50

30

35

72

15.7

2.94

331

TIE-AM-C-32

13

15

56

30

41

82

17.9

3.47

447

TIE-AM-C-40

13

15

56

35

41

82

17.9

4.05

522

TIE-AM-C-50

16

20

70

25

52

102

22.7

3.56

580

TIE-AM-C-63

16

20

70

30

52

102

22.7

4.27

696

TIE-AM-C-80

16

20

70

40

52

102

22.7

5.70

928

TIE-AM-C-100

16

20

70

45

52

102

22.7

6.41

1043

TIE-AM-C-125

19

25

83

35

63

121

27.2

5.92

1157

TIE-AM-C-160

19

25

83

40

63

121

27.2

6.76

1322

TIE-AM-C-200

19

25

83

50

63

121

27.2

8.46

1653

TIE-AM-C-250

19

25

90

60

63

128

28.6

10.15

2085

TIE-AM-C-320

22

35

85

50

79

129

30.6

9.79

2148

TIE-AM-C-400

22

35

85

65

79

129

30.6

12.73

2793

TIE-AM-C-500

25

40

85

55

90

135

32.5

12.24

2856

TIE-AM-C-630

25

40

85

70

90

135

32.5

15.58

3635

TIE-AM-C-800A

25

40

85

85

90

135

32.5

18.91

4414

TIE-AM-C-800B

30

40

95

85

100

155

36.1

22.70

5879

TIE-AM-C-1000

33

40

105

85

106

171

39.0

24.96

6994

Nuclei a C nanocristallini per applicazioni ad alta frequenza

Nanocrystalline C cores dimensions

✅ Panoramica – Nuclei a C Nanocristallini per Applicazioni ad Alta Frequenza

✔️ Prestazioni superiori rispetto ai nuclei amorfi – maggiore efficienza magnetica e stabilità
✔️ Basse perdite nel nucleo – elevata efficienza a frequenze di switching di 20–30 kHz
✔️ Alta induzione di saturazione (1,25 T) – migliori delle ferriti
✔️ Bassa magnetostrizione – funzionamento silenzioso e riduzione del rumore
✔️ Design compatto ed efficiente dal punto di vista energetico

✔️ Applicazioni:
– Trasformatori ad alta frequenza
– Trasformatori audio di fascia alta
– Induttanze PFC e induttori di uscita

📌 I nuclei a C nanocristallini offrono alta permeabilità e basse perdite, rendendoli ideali per progetti magnetici esigenti, soggetti a stress termico ed elettrico.

✳️ Dimensioni personalizzate disponibili su richiesta.

Ruota il tuo dispositivo MOBILE in orizzontale per visualizzare l’intera tabella

Part Nr.

Core dimension (mm)

Mean
path
length
(cm)

Eff.
cross
area
(cm2)

Weight
(g)

A

B

C

D

E

F

Lm

Ae

Wt

TIE-NANO-C-6.3

10

11

33

20

31

53

11.6

1.56

141

TIE-NANO-C-8

11

13

30

20

35

52

11.7

1.72

157

TIE-NANO-C-10

11

13

40

20

35

62

13.7

1.72

184

TIE-NANO-C-16A

11

13

40

25

35

62

13.7

2.15

230

TIE-NANO-C-16B

11

13

50

25

35

72

15.7

2.15

263

TIE-NANO-C-20

11

13

50

30

35

72

15.7

2.57

316

TIE-NANO-C-25

13

15

56

25

41

82

17.9

2.54

355

TIE-NANO-C-32

13

15

56

30

41

82

17.9

3.04

426

TIE-NANO-C-40

13

15

56

35

41

82

17.9

3.55

497

TIE-NANO-C-50

16

20

70

25

52

102

22.7

3.12

552

TIE-NANO-C-63

16

20

70

30

52

102

22.7

3.74

663

TIE-NANO-C-80

16

20

70

40

52

102

22.7

4.99

884

TIE-NANO-C-100

16

20

70

45

52

102

22.7

5.62

994

TIE-NANO-C-125

19

25

83

35

63

121

27.2

5.19

1102

TIE-NANO-C-160

19

25

83

40

63

121

27.2

5.93

1260

TIE-NANO-C-200

19

25

83

50

63

121

27.2

7.41

1575

TIE-NANO-C-250

19

25

90

60

63

128

28.6

8.89

1987

TIE-NANO-C-320

22

35

85

50

79

129

30.6

8.58

2047

TIE-NANO-C-400

22

35

85

65

79

129

30.6

11.15

2662

TIE-NANO-C-500

25

40

85

55

90

135

32.5

10.73

2722

TIE-NANO-C-630

25

40

85

70

90

135

32.5

13.65

3464

TIE-NANO-C-800A

25

40

85

85

90

135

32.5

16.58

4207

TIE-NANO-C-800B

30

40

95

85

100

155

36.1

19.89

5602

TIE-NANO-C-1000

33

40

105

85

106

171

39.0

21.88

6665

Nuclei nanocristallini rivestiti in epossidica e nuclei a perla

Ferrite - Nanocrystalline Cores

✅ Panoramica – Nuclei e Perle Nanocristalline Rivestite in Epossidica

✔️ Dimensioni compatte con prestazioni magnetiche eccellenti
✔️ Il rivestimento epossidico consente forme personalizzate senza costi per stampi
✔️ Riduzione del volume del nucleo = meno filo di rame e costo totale inferiore
✔️ Elevata resistenza all’isolamento – supera i 1000 V di tensione di tenuta
✔️ Alta permeabilità – induttanza fino a 3 volte superiore rispetto alle ferriti

✔️ Applicazioni:
– Perle nanocristalline per soppressione di sovratensioni (es. MOSFET)
– Trasformatori driver per IGBT
– Trasformatori di potenza ad alta frequenza
– Trasformatori per ISDN/reti
– Induttanze in modalità comune EMI/EMC
– Trasformatori di segnale (es. sistemi videocamera HD)
– Trasformatori di corrente di precisione

📌 Ideali per ingegneri che cercano soluzioni compatte, economiche, con alte prestazioni magnetiche e sicurezza d’isolamento.

🛠 Dimensioni personalizzate disponibili con tempi di consegna brevi – senza necessità di attrezzature speciali.

Ruota il tuo dispositivo MOBILE in orizzontale per visualizzare l’intera tabella

Part Nr.

Core dimension (mm)

Finished dimension (mm)

Eff.
cross
area
(cm2)

Mean
path
length
(cm)

AL (μH)
10KHz
0.25V

od

id

h

OD

ID

H

Ae

Lm

AL (Min)

TIE-NANO-BEAD-040203E

4

2.2

3.2

4.5

1.7

3.8

0.021

0.97

10.0

TIE-NANO-BEAD-060303E

6

3

3.2

7.0

2.0

4.2

0.037

1.41

16.6

TIE-NANO-BEAD-060403E

6

4

3.2

7.0

3.0

4.2

0.025

1.57

10.0

TIE-NANO-BEAD-090503E

9

5

3.2

10.0

4.0

4.2

0.050

2.20

15.0

TIE-NANO-BEAD-120910E

11.8

8.7

10

12.8

7.7

11

0.121

3.22

25.0

TIE-NANO-BEAD-140905E

14

9

4.5

15

8

5.5

0.088

3.61

16.0

TIE-NANO-BEAD-211308E

21.3

13.6

8

22.3

12.6

9.0

0.240

5.48

33.0

La tolleranza del valore AL dei prodotti è regolata dall’accordo di qualità stipulato con il cliente.

Nuclei nanocristallini per amplificatori magnetici in alimentatori switching (SMPS)

Adapter - Power Supply

✅ Panoramica – Nuclei Nanocristallini per Amplificatori Magnetici (Mag-Amp)

✔️ Trattamento termico speciale con campo magnetico longitudinale per un comportamento di commutazione ottimizzato
✔️ Alta densità di flusso di saturazione (1,25 T) – design compatto con meno spire
✔️ Alto rapporto di rettangolarità (Br/Bm ≥ 94%) – bassa tensione di angolo morto anche con correnti elevate
✔️ Bassa coercitività (Hc ≤ 36 A/m) – rapida capacità di reset, alta efficienza
✔️ Alta temperatura di Curie – prestazioni stabili anche a temperature operative elevate

✔️ Applicazioni principali:
– Alimentatori switching (SMPS)
– Alimentatori per desktop e server
– Amplificatori magnetici per la regolazione di tensione

📌 Disponibili in formati compatti, ottimizzati per la regolazione sul secondario nei sistemi SMPS.
Opzionale: materiale amorfo a base di cobalto per coercitività e perdite ancora più basse – ideale per alimentatori di fascia alta.

🛠 Design personalizzati disponibili su richiesta.

Ruota il tuo dispositivo MOBILE in orizzontale per visualizzare l’intera tabella

Part Nr.

Core dimension (mm)

Finished dimension (mm)

Eff.
cross
area
(cm2)

Mean
path
length
(cm)

Saturation
Flux
(μWb)

od

id

h

OD

ID

H

Ae

Lm

2Φm

TIE-CORE-MAG-AMP-100705Z

10

7

4.5

12

5

6.8

0.053

2.67

12.4

TIE-CORE-MAG-AMP-120803Z

12

8.4

3.2

14.7

5.9

5.4

0.045

3.20

10.6

TIE-CORE-MAG-AMP-120804Z

11.8

8.7

4.2

13.9

6.8

6.0

0.051

3.22

11.9

TIE-CORE-MAG-AMP-120805Z

12

8

4.5

14.7

6.2

6.8

0.070

3.14

16.5

TIE-CORE-MAG-AMP-151005Z

15

10

4.5

17

8

7.1

0.088

3.93

20.6

TIE-CORE-MAG-AMP-191505Z

19

15

5

21

13

6.6

0.078

5.34

18.3

Nuclei con traferro amorfi e nanocristallini

Nanocrystalline Amorphous gap cores

✅ Panoramica – Nuclei con Traferro Amorfi e Nanocristallini

✔️ Alta densità di flusso di saturazione – eccellente risposta al bias DC, evita la saturazione
✔️ Struttura con traferro – garantisce un funzionamento stabile con carichi di corrente elevati
✔️ Basse perdite nel nucleo – maggiore efficienza e minore aumento di temperatura
✔️ Alta permeabilità – induttanza efficace con un numero ridotto di spire
✔️ Traferro personalizzabile – su misura per ottenere i valori di AL e induttanza richiesti

✔️ Applicazioni principali:
– Induttanze PFC
– Induttanze di filtro in uscita
– Induttanze per inverter solari
– Trasduttori a effetto Hall

📌 I nuclei con traferro sono ottimizzati per l’elettronica di potenza, dove sono fondamentali la precisione dell’induttanza e la gestione della corrente.
Disponibili sia in materiale amorfo che nanocristallino.

🛠 Traferro e dimensioni personalizzabili secondo le esigenze della tua applicazione.

Ruota il tuo dispositivo MOBILE in orizzontale per visualizzare l’intera tabella

Part Nr.

Core dimension (mm)

Finished dimension (mm)

Eff.
cross
area
(cm2)

Mean
path
length
(cm)

Gap
(mm)

AL
Value

od

id

h

OD

ID

H

Ae

Lm

Lg

AL

TIE-GAP-CORE-201208

20

12

8

21.7

10.8

9.9

0.28

5.0

0.5

0.125

TIE-GAP-CORE-261610

26

16

10

28.3

14.0

12.8

0.44

6.6

0.5

0.165

TIE-GAP-CORE-402515

40

25

15

44.4

22.0

18.8

0.99

10.2

0.8

0.240

TIE-GAP-CORE-603525

60

35

25

64.0

31.0

29.0

2.75

14.9

5.0

0.148

La tolleranza del valore AL dei prodotti è regolata dall’accordo di qualità stipulato con il cliente.

Contattaci per un preventivo o per maggiori informazioni

Contattaci online
Scarica cataloghi e certificati
