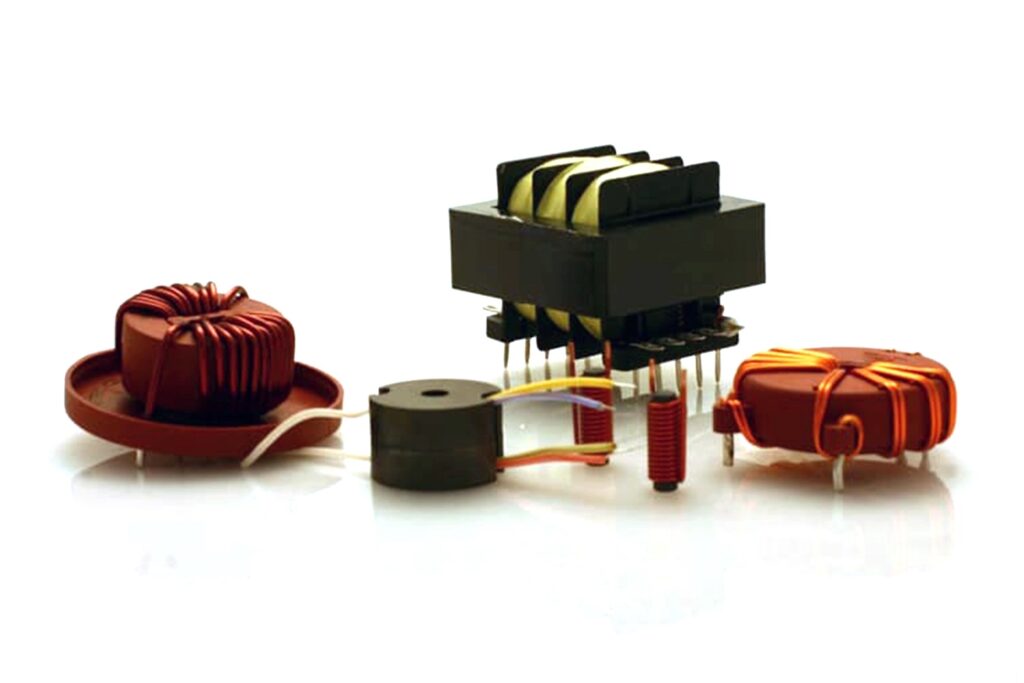

Nanokristályos magok kapcsolóüzemű tápegységekhez, erősítőkhöz
Precíz szabályozás kapcsolóüzemű tápegységekhez és csúcskategóriás feszültségszabályozáshoz
A TI-Electronic nanokristályos Mag-Amp magjait kifejezetten kapcsolóüzemű tápegységek (SMPS) mágneses erősítőihez tervezték, lehetővé téve a pontos feszültségszabályozást és a nagy hatásfokú működést. A magokat hosszirányú mágneses térben végzett hőkezelésnek vetik alá az optimális kapcsolási viselkedés és a terhelés alatti stabilitás érdekében.
Kompakt és robusztus kialakításuk révén szoros tűréshatárok mellett szabályoznak, így ideálisak asztali gépekhez, szerverekhez és fejlett ipari tápegységekhez.
✨ Fő jellemzők
Magas telítési indukció (1,25 T): Lehetővé teszi a kompakt kialakítást kevesebb tekercseléssel
Magas téglalapossági arány (Br/Bm ≥ 94%): Minimális holtidejű feszültséget biztosít nagyáramú kapcsolásnál
Alacsony koercitivitás (Hc ≤ 36 A/m): Gyors visszaállító áram, amely javítja a dinamikus választ és a hatásfokot
Magas Curie-hőmérséklet: Stabil működés hőterhelt környezetben
Optimalizált a modern SMPS architektúrák szekunder oldali szabályozásához
🌋 Jellemző alkalmazások
Kapcsolóüzemű tápegységek (SMPS)
Feszültségszabályozás asztali és szerveres tápegységekben
Mágneses erősítő áramkörök szabályozott kimeneti feszültséghez
Nagy teljesítményű, nagy hatásfokú energiakonverziós rendszerek
🔧 Műszaki áttekintés
Hőkezelt nanokristályos szalagmag
Telítési indukció (Bs): 1,25 Tesla
Koercitivitás: ≤ 36 A/m (tipikus érték) @ 100 kHz, 80 A/m
Magas téglalapossági arány: Pontos kapcsolás és csökkentett hullámosság
Kompakt kivitelekben elérhető, NYÁK-ba történő integrálásra optimalizálva
Opcionálisan: Kobalt-alapú amorf változatok is elérhetők ultraalacsony koercitivitással és fokozott mágneses pontossággal – ideális csúcskategóriás vagy kritikus fontosságú tápegységekhez.
Nanokristályos magok mágneses erősítőkhöz (Mag-Amp) – Termékválaszték és műszaki adatok táblázata
Fordítsa el MOBILKÉSZÜLÉKÉT vízszintesen a táblázat teljes megtekintéséhez
Part Nr. | Core dimension (mm) | Finished dimension (mm) | Eff. | Mean | Saturation | ||||
od | id | h | OD | ID | H | Ae | Lm | 2Φm | |
TIE-CORE-MAG-AMP-100705Z | 10 | 7 | 4.5 | 12 | 5 | 6.8 | 0.053 | 2.67 | 12.4 |
TIE-CORE-MAG-AMP-120803Z | 12 | 8.4 | 3.2 | 14.7 | 5.9 | 5.4 | 0.045 | 3.20 | 10.6 |
TIE-CORE-MAG-AMP-120804Z | 11.8 | 8.7 | 4.2 | 13.9 | 6.8 | 6.0 | 0.051 | 3.22 | 11.9 |
TIE-CORE-MAG-AMP-120805Z | 12 | 8 | 4.5 | 14.7 | 6.2 | 6.8 | 0.070 | 3.14 | 16.5 |
TIE-CORE-MAG-AMP-151005Z | 15 | 10 | 4.5 | 17 | 8 | 7.1 | 0.088 | 3.93 | 20.6 |
TIE-CORE-MAG-AMP-191505Z | 19 | 15 | 5 | 21 | 13 | 6.6 | 0.078 | 5.34 | 18.3 |
🚚 Testreszabás és szállítás
A TI-Electronic kínálata:
ISO 9001:2015 tanúsított gyártás
Gyors szállítás EU-raktárból
Egyedi geometriák kérésre elérhetők
Műszaki támogatás az optimalizált mag-erősítő tervezéshez
📧 Lépjen kapcsolatba mérnökeinkkel kiválasztási segítségért, adatlapokért vagy egyedi igények esetén!
