Nanokristályos C magok nagyfrekvenciás alkalmazásokhoz

Nanokristályos C magok nagyfrekvenciás alkalmazásokhoz

Prémium mágneses teljesítmény precizitáshoz és hatékonysághoz kompakt kialakításban

A TI-Electronic nanokristályos C magjai kiváló választást jelentenek nagyfrekvenciás mágneses alkalmazásokhoz, ahol kiemelkedő hatásfokra, alacsony veszteségre és minimális zajra van szükség. Nanokristályos szalaganyagból készülnek, és jobb mágneses teljesítményt, valamint hőstabilitást biztosítanak, mint a hagyományos amorf C magok.

✨ Fő előnyök

  • Jobb teljesítmény, mint az amorf magoké: Magasabb telítési indukció és permeabilitás

  • Alacsony magveszteség: Ideális 20–30 kHz-es kapcsolási frekvenciákhoz

  • Magas telítési indukció (1,25 T): Jelentősen felülmúlja a ferrit alapú megoldások teljesítményét

  • Alacsony magnetostrikció: Csendes működés, csökkentett hallható zajszinttel

  • Energiahatékony kialakítás: Lehetővé teszi kompakt és nagy teljesítményű transzformátorok építését

🌋 Jellemző alkalmazások

  • Nagyfrekvenciás transzformátorok (fő-, segéd- és gate drive transzformátorok)

  • Prémium minőségű hangfrekvenciás transzformátorok

  • PFC fojtók és kimeneti szűrőinduktorok

Ezek a magok kiválóan teljesítenek olyan igényes környezetekben, ahol az elektromos hatásfok és a hőstabilitás egyaránt kulcsfontosságú.

🔌 Miért válassza a nanokristályos C magokat?

A hagyományos mágneses maganyagokhoz képest:

  • Alacsonyabb magveszteséget kínálnak, ezáltal javítják az energiahatékonyságot

  • Magasabb áram-sűrűséget képesek kezelni telítődés nélkül

  • Stabil teljesítményt nyújtanak hőterhelt körülmények között is

  • Kiválóan teljesítenek hangérzékeny rendszerekben

🔧 Műszaki áttekintés

  • Frekvenciatartomány: 20–30 kHz-es alkalmazásokra optimalizálva

  • Telítési indukció: 1,25 Tesla

  • Magveszteség: Jelentősen alacsonyabb, mint a ferrité kapcsolási frekvencián

  • Magnetostrikció: Nagyon alacsony – minimális mechanikus zúgás vagy rezgés

  • Kialakítás: Precízen vágott nanokristályos szalagból, C alakú profilban

🚚 Egyedi megoldások elérhetők

A TI-Electronic széles szabványos méretválasztékot kínál, és támogatja az alábbiakat is:

  • Egyedi méretek

  • Speciális mechanikai rögzítési igények

  • Alkalmazás-specifikus szigetelés vagy bevonat

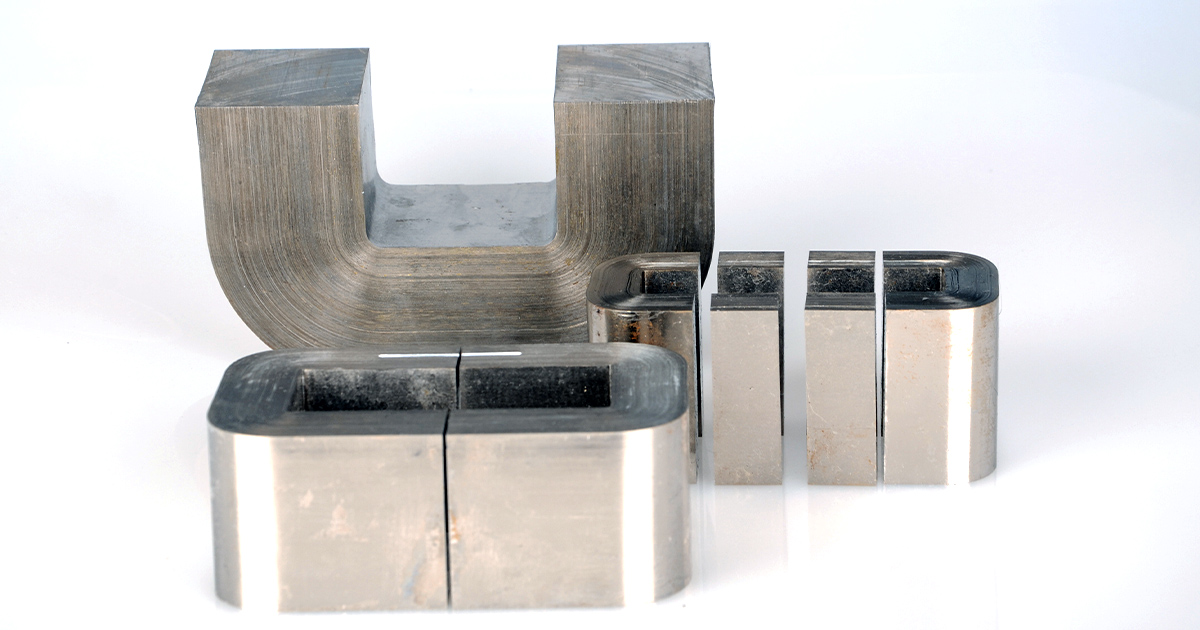

nanocrystalline C

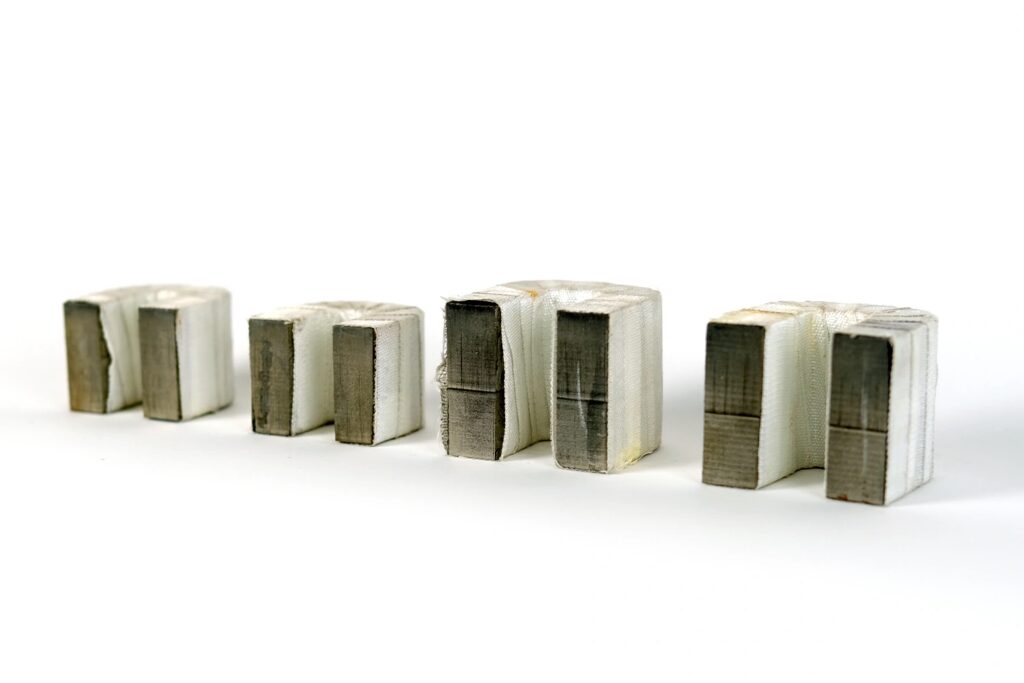

Nanocrystalline U core

Nanokristályos C magok nagyfrekvenciás alkalmazásokhoz – Termékválaszték és műszaki adatok táblázata

Fordítsa el MOBILKÉSZÜLÉKÉT vízszintesen a táblázat teljes megtekintéséhez

Part Nr.

Core dimension (mm)

Mean
path
length
(cm)

Eff.
cross
area
(cm2)

Weight
(g)

A

B

C

D

E

F

Lm

Ae

Wt

TIE-NANO-C-6.3

10

11

33

20

31

53

11.6

1.56

141

TIE-NANO-C-8

11

13

30

20

35

52

11.7

1.72

157

TIE-NANO-C-10

11

13

40

20

35

62

13.7

1.72

184

TIE-NANO-C-16A

11

13

40

25

35

62

13.7

2.15

230

TIE-NANO-C-16B

11

13

50

25

35

72

15.7

2.15

263

TIE-NANO-C-20

11

13

50

30

35

72

15.7

2.57

316

TIE-NANO-C-25

13

15

56

25

41

82

17.9

2.54

355

TIE-NANO-C-32

13

15

56

30

41

82

17.9

3.04

426

TIE-NANO-C-40

13

15

56

35

41

82

17.9

3.55

497

TIE-NANO-C-50

16

20

70

25

52

102

22.7

3.12

552

TIE-NANO-C-63

16

20

70

30

52

102

22.7

3.74

663

TIE-NANO-C-80

16

20

70

40

52

102

22.7

4.99

884

TIE-NANO-C-100

16

20

70

45

52

102

22.7

5.62

994

TIE-NANO-C-125

19

25

83

35

63

121

27.2

5.19

1102

TIE-NANO-C-160

19

25

83

40

63

121

27.2

5.93

1260

TIE-NANO-C-200

19

25

83

50

63

121

27.2

7.41

1575

TIE-NANO-C-250

19

25

90

60

63

128

28.6

8.89

1987

TIE-NANO-C-320

22

35

85

50

79

129

30.6

8.58

2047

TIE-NANO-C-400

22

35

85

65

79

129

30.6

11.15

2662

TIE-NANO-C-500

25

40

85

55

90

135

32.5

10.73

2722

TIE-NANO-C-630

25

40

85

70

90

135

32.5

13.65

3464

TIE-NANO-C-800A

25

40

85

85

90

135

32.5

16.58

4207

TIE-NANO-C-800B

30

40

95

85

100

155

36.1

19.89

5602

TIE-NANO-C-1000

33

40

105

85

106

171

39.0

21.88

6665
