Nanokristályos áramváltó magok

Nanokristályos áramváltó magok – Precizitás és stabilitás a mérésben

Fedezze fel a TI-Electronic nagy pontosságú nanokristályos áramváltó magjait

A nanokristályos magok kiváló mágneses tulajdonságaiknak, magas stabilitásuknak és költséghatékonyságuknak köszönhetően az elsődleges választást jelentik a precíziós árammérési alkalmazásokhoz. Ezek a magok megfelelnek a mérési pontosságú áramváltók szigorú követelményeinek, amelyeket teljesítményfelügyeleti, okosmérési és automatizálási rendszerekben használnak.

A hagyományos anyagokkal – például a szilíciumacéllel vagy akár a költséges permalloy-jal – szemben a nanokristályos ötvözetek egyszerre biztosítanak nagy telítési indukciót és rendkívül magas permeabilitást — ez a kombináció lehetővé teszi a pontos működést még kompakt maggeometriák esetén is.

🌌 Miért válasszunk nanokristályos anyagot áramváltókhoz?

  • Kiemelkedő permeabilitás (~80 000 kezdeti µi) – alacsony gerjesztőáramot és pontos jeltovábbítást tesz lehetővé.

  • 1,25 T telítési indukció – megvédi a műszereket a szekunder oldali túláram okozta károktól.

  • Stabil működés széles hőmérséklet-tartományban: –40 °C-tól +130 °C-ig.

  • Javított linearitás és alacsony fázis/idő hiba – a pontos áramátalakítás érdekében.

  • Jelentős költségmegtakarítás a permalloy-hoz képest, a teljesítmény csökkenése nélkül.

📊 Gyakori felhasználási területek

  • Mérési pontosságú áramváltók villamosenergia-elosztó rendszerekhez

  • Nagy pontosságú áramváltók energiamérőkben (0.1 / 0.2 / 0.5S osztály)

  • Kompakt áramváltó modulok okoshálózatokhoz és ipari berendezésekhez

  • Beépítés kombinált típusú transzformátorokba helyszűkével rendelkező környezetekben

🏢 Ipari és egyedi gyártási képességek

A TI-Electronic széles választékban kínál szabványos méretű áramváltó magokat, az alábbi kivitelekben:

  • Műanyag tokozás vagy epoxigyanta-bevonat

  • Gyors szállítás európai raktárból

  • ISO 9001:2015 tanúsított gyártás

  • Műszaki konzultáció és magtervezés optimalizálása

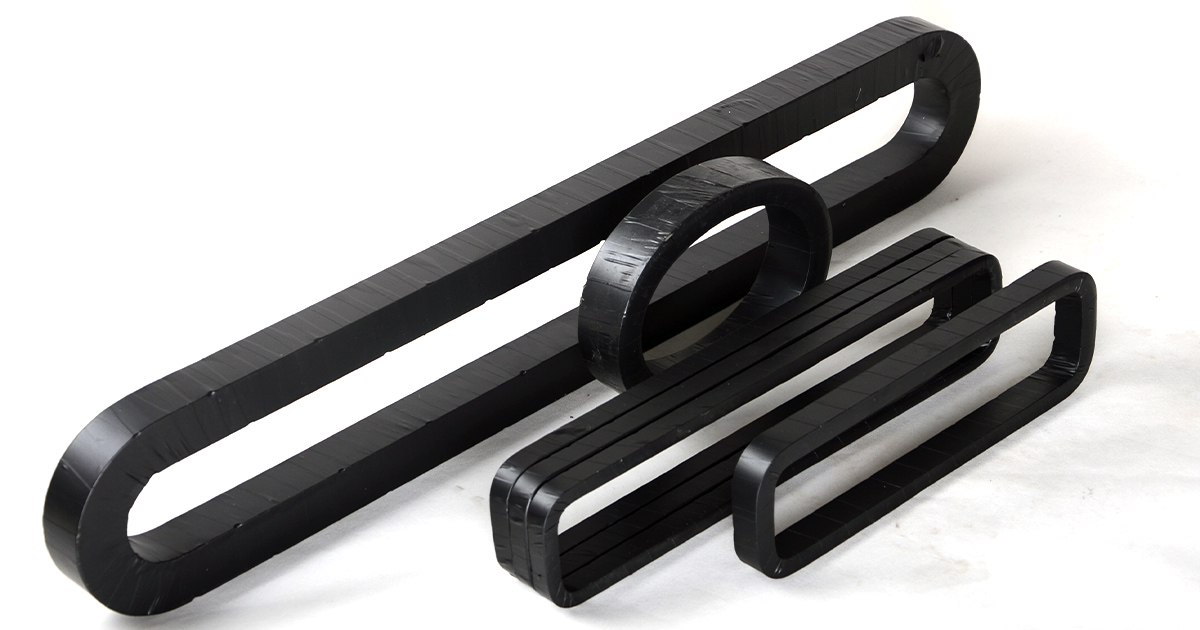

Emellett nagy méretű vagy magas képarányú kiviteleket is gyártunk közüzemi, elektromos járműves vagy vasúti alkalmazásokhoz.

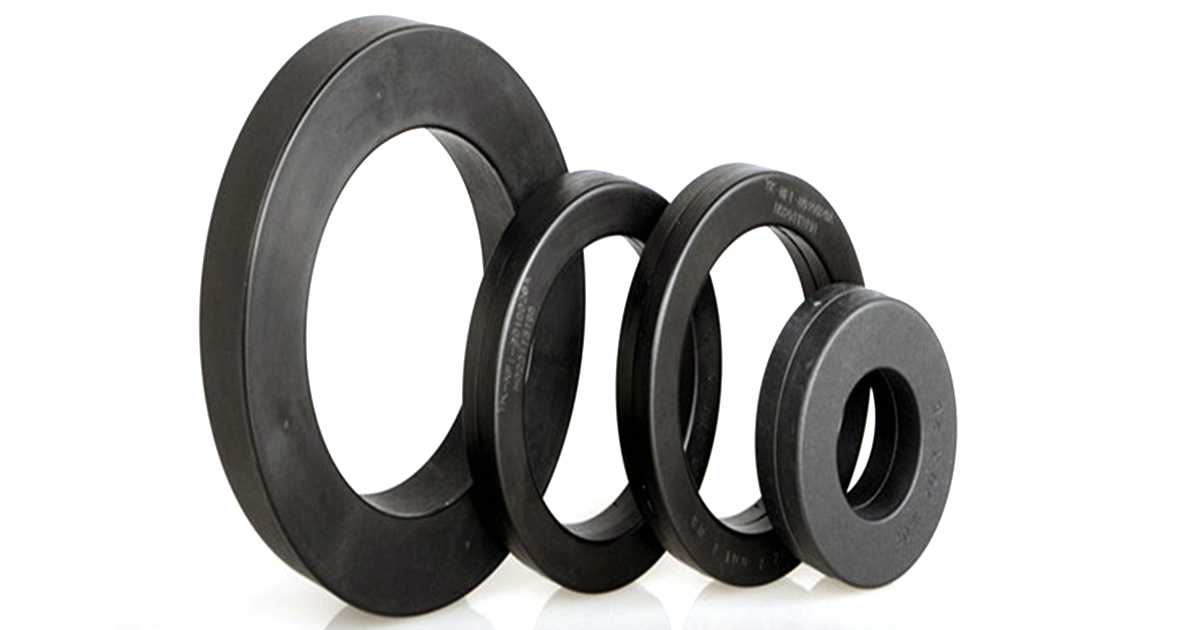

nanocrystalline-core-2
nanocrystalline-cores-pic-1

Nanokristályos magok áramváltókhoz – Termékválaszték és műszaki adatok táblázata

Fordítsa el MOBILJÁT vízszintes helyzetbe a táblázat teljes megtekintéséhez

Part Nr.

Core dimension (mm)

Case dimension (mm)

Eff.
cross
area
(cm2)

Mean
path
length
(cm)

Exciting
current
(mA)

Excitation
voltage
(mV)

od

id

h

OD

ID

H

Ae

Lm

N1=1

N2=1

TIE-NANO-CT-139.505

13

9.5

5

14.5

8.33

6.1

0.068

3.53

10

0.1

TIE-NANO-CT-13.29.610

13.2

9.6

10

15.1

8.5

12.0

0.14

3.58

10

0.2

TIE-NANO-CT-151005

15

10

5

16.6

6.64

8.2

0.098

3.92

10

0.15

TIE-NANO-CT-161010

16

10

10

18.5

12.05

10.6

0.23

4.08

10

0.3

TIE-NANO-CT-17116.5

17

11

6.5

19.55

9.5

7.5

0.15

4.4

10

0.2

TIE-NANO-CT-17.8135

17.8

13

5

19.6

11.6

6.44

0.09

4.83

10

0.1

TIE-NANO-CT-191405

19

14

5

21.3

12.5

7.05

0.098

5.18

10

0.08

TIE-NANO-CT-19146.5

19

14

6.5

21.25

12.7

8.5

0.127

5.18

10

0.1

TIE-NANO-CT-191408

19

14

8

22.6

12.3

10.1

0.156

5.18

10

0.12

TIE-NANO-CT-191410

19

14

10

22.6

12.3

12.8

0.195

5.18

10

0.15

TIE-NANO-CT-201208

20

12

8

22.0

10.2

10.55

0.25

5.02

10

0.2

TIE-NANO-CT-201210

20

12

10

22.8

10.1

12.3

0.31

5.02

10

0.25

TIE-NANO-CT-201405

20

14

5

22.55

12.6

6.55

0.12

5.34

10

0.1

TIE-NANO-CT-201410

20

14

10

22.55

12.6

12.46

0.24

5.34

10

0.2

TIE-NANO-CT-211510

21

15

10

23.6

13.1

12.45

0.23

5.65

10

0.2

TIE-NANO-CT-211610

21

16

10

23.6

13.65

11.98

0.195

5.8

10

0.15

TIE-NANO-CT-241810

24

18

10

27.0

16.1

12.5

0.234

6.59

10

0.15

TIE-NANO-CT-251710

25

17

10

27.95

15.5

12.4

0.312

6.59

10

0.15

TIE-NANO-CT-25206.5

25

20

6.5

27.55

18.35

9.25

0.126

7.06

10

0.1

TIE-NANO-CT-252010

25

20

10

27.65

18.2

12.75

0.195

7.06

10

0.1

TIE-NANO-CT-251910

25

19

10

27.75

16.2

12.7

0.234

6.91

10

0.15

TIE-NANO-CT-281810

28

18

10

29.8

17.3

12.2

0.39

7.22

10

0.2

TIE-NANO-CT-281815

28

18

15

29.8

17.3

17.9

0.585

7.22

10

0.3

TIE-NANO-CT-302008

30

20

8

32.8

18.2

10.0

0.312

7.85

10

0.15

TIE-NANO-CT-302010

30

20

10

33.1

18.2

13.2

0.39

7.85

10

0.2

TIE-NANO-CT-302015

30

20

15

33.67

18.0

17.76

0.585

7.85

15

0.5

TIE-NANO-CT-322015

32

20

15

35.0

18.0

18.3

0.702

8.16

15

0.6

TIE-NANO-CT-382710

38

27

10

40.3

25.0

12.8

0.429

10.2

15

0.25

TIE-NANO-CT-443610

44

36

10

46.6

33.6

13.2

0.312

12.56

15

0.15

TIE-NANO-CT-453015

45

30

15

48.3

26.4

18.2

0.88

11.8

15

0.5

TIE-NANO-CT-494310

49

43

10

51.9

42.1

13.4

0.234

14.4

20

0.12

TIE-NANO-CT-504010

50

40

10

53.2

36.9

13.6

0.39

14.13

20

0.25

TIE-NANO-CT-605010

60

50

10

63.8

46.5

14.1

0.39

17.27

20

0.2

TIE-NANO-CT-696110

69

61

10

72.4

57.6

14.1

0.312

20.41

30

0.2

TIE-NANO-CT-867710

86

77

10

89.8

73.2

14.1

0.35

25.6

30

0.15

TIE-NANO-CT-908210

90

82

10

94.5

77.4

14.1

0.312

27.0

30

0.1

TIE-NANO-CT-11010010

110

100

10

115.0

95.2

14.5

0.39

32.97

30

0.1

TIE-NANO-CT-12811315

128

113

15

132.6

109.5

19.5

0.88

37.8

30

0.25

TIE-NANO-CT-13012015

130

120

15

135.4

117.0

17.5

0.585

39.25

30

0.18

TIE-NANO-CT-14312815

143

128

15

147.5

124.2

19.3

0.87

42.55

30

0.15

TIE-NANO-CT-18716715

187

167

15

191.5

162.5

19.38

1.17

55.57

30

0.1

A termékek AL értékének tűréshatárát a vevővel kötött minőségi megállapodás szabályozza.

Nanokristályos magok általános célú áramváltókhoz

Megbízható teljesítmény ipari, energetikai és közüzemi érzékelési alkalmazásokhoz

Ezeket a nanokristályos magokat általános célú áramváltókhoz optimalizálták, ahol a költséghatékonyság, a stabilitás és az áramkezelési képesség fontosabb, mint a szigorú mérési pontosság.

Ideálisak ipari berendezésekhez, szünetmentes tápegységekhez (UPS), elektromos járműtöltőkhöz, napelemes inverterekhez és egyéb olyan teljesítményelektronikai rendszerekhez, ahol a felügyelet és a védelem alapvető követelmény. A nagy méretű magok révén magasabb áramokat képesek kezelni, kiváló hőstabilitást nyújtanak, és könnyen integrálhatók egyedi áramváltó szerelvényekbe.

  • Alkalmas nem számlázási célú áramváltókhoz, relévédelemhez és terhelésfigyeléshez

  • Megbízható működés –40 °C és +130 °C közötti hőmérsékleten

  • Mechanikailag strapabíró kialakítás, alacsony gerjesztőárammal

  • Szabványos és testreszabható méretekben elérhető

📌 Ideális választás, ha nem szükséges a precíziós mérés, de a megbízható áramérzékelés elengedhetetlen.

Nanokristályos magok általános célú áramváltókhoz – Termékválaszték és műszaki adatok táblázata

Fordítsa el MOBILJÁT vízszintes helyzetbe a táblázat teljes megtekintéséhez

Part Nr.

Core dimension (mm)

Case dimension (mm)

Eff.
cross
area
(cm2)

Mean
path
length
(cm)

Exciting
current
(mA)

Excitation
voltage
(mV)

od

id

h

OD

ID

H

Ae

Lm

N1=1

N2=1

TIE-NANO-CT-805030

80

50

30

85

45

35



10

0.1



TIE-NANO-CT-906030

90

60

30

95

55

35



10

0.2



TIE-NANO-CT-1005030

100

50

30

105

45

35



10

0.15



TIE-NANO-CT-1109025

110

90

25

115

85

30



10

0.3



TIE-NANO-CT-1158530

115

85

30

120

80

35



10

0.2



TIE-NANO-CT-1208030

120

80

30

125

75

35



10

0.1



TIE-NANO-CT-1258520

125

85

20

130

80

25



10

0.08



TIE-NANO-CT-1259025

125

90

25

130

85

30



10

0.1



TIE-NANO-CT-1309030

130

90

30

135

85

35



10

0.12



TIE-NANO-CT-13010025

130

100

25

135

95

30



10

0.15



TIE-NANO-CT-16013025

160

130

25

165

125

30



10

0.2



TIE-NANO-CT-16013050

160

130

50

165

125

60



10

0.25



TIE-NANO-CT-18014030

180

140

30

185

135

35



10

0.1



TIE-NANO-CT-20015530

200

155

30

205

150

35



10

0.2



TIE-NANO-CT-25017040

250

170

40

256

164

46



10

0.2



TIE-NANO-CT-27521515

275

215

15

280

210

20



10

0.15



TIE-NANO-CT-33022020

330

220

20

336

214

21



10

0.15



TIE-NANO-CT-49030515

490

305

15

496

299

21



15

0.5



TIE-NANO-CT-52041515

520

415

15

526

409

21



15

0.6



TIE-NANO-CT-1165110515

1165

1105

15

1175

1095

25



15

0.25
